Somfy Rolladensteuerung reparieren – UPDATE 2021

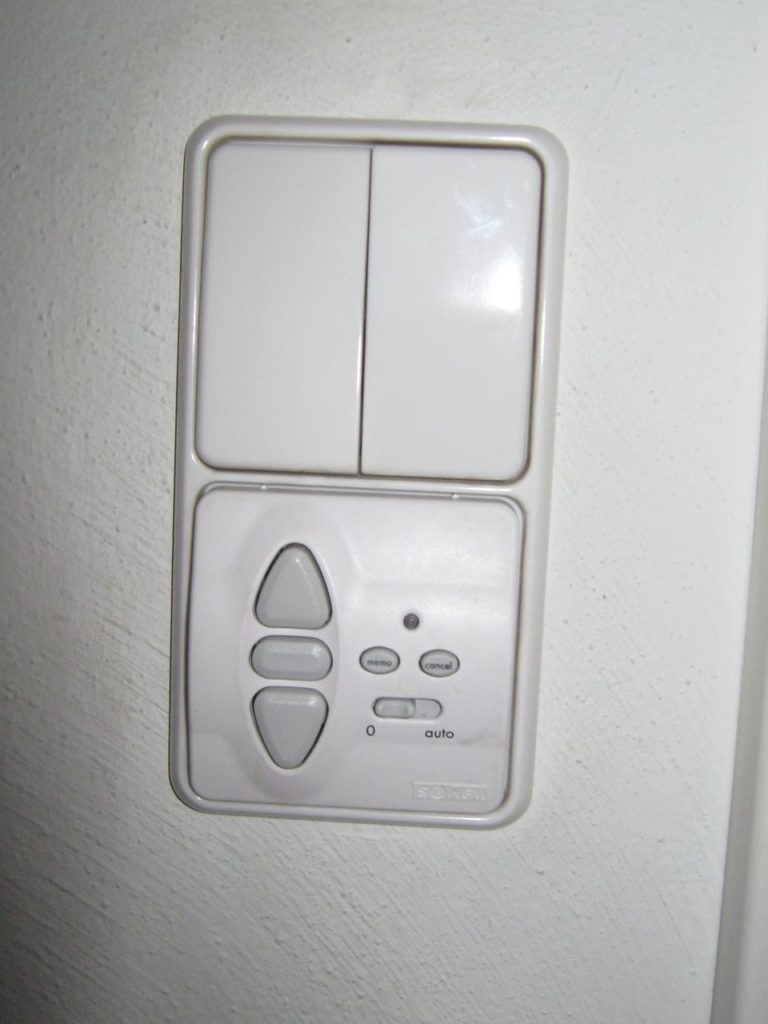

Wenn nach nur 5 Jahren die Somfy-Rolladensteuerung Ihren Dienst quittiert, erntet man bei der Hotline des Herstellers nur ein Schulterzucken. „Da kann man nichts machen, lassen Sie die Steuerung austauschen!“

somfy-33
image-6414

Wer sich hier vom Hersteller „verschaukelt“ vorkommt, weil er nach nur 5 Jahren mal eben so 100 EUR pro Steuerungsmodul ausgeben soll, der findet hier die preiswerte Lösung für sein Problem.

Die typischen Symptome

Wenn SOMFY-Rolladensteuerung schwächelt, dann zeigen sich diese Symptome:

  • Die Taster der Somfy-Steuerung reagieren nicht mehr oder nur noch manchmal
  • Der Rolladen kann nicht mehr gestoppt werden, wenn er denn mal läuft
  • Die LEDs an der Vorderseite blinken plötzlich permanent
  • Die Somfy-Steuerung vergisst ständig ihre Einstellungen

Was ist aber die Ursache? Es ist ein Kondensator für gerade einmal 0,40 EUR der hier seinen Dienst quittiert.

Benötigtes Werkzeug

Um die Somfy Rolladensteuerung erfolgreich zu reparieren benötigt man nur wenig Werkzeug.

somfy-31

Einen Elektronik-Lötkolben (max. 30 Watt), eine Pinzette, einen kleinen Schraubendreher und einen Elektronik-Seitenschneider. Ich empfehle hier den KNIPEX-Seitenschneider – solide verarbeitet, langlebig und mit einem sehr schmalen Kopf, sodass das heraustrennen des Kondensators zum Kinderspiel wird:

Der auszutauschende Kondensator ist ein Elektrolytkondensator 100uF 25V mit axialen Drahtanschlüssen. Auf dem Bild oben ganz links zu sehen. Geeignete Elektrolytkondensatoren sind im einschlägigen Elektronikfachhandel problemlos erhältlich. Passende Links dazu findet man am Ende dieses Artikels.
Bitte darauf achten, dass es möglichst ein Kondensator mit 85 Grad Temperaturbereich ist. Noch besser sind welche mit 105 Grad Temperaturfestigkeit, die jedoch deutlich schwerer zu bekommen sind.

ERGÄNZUNG: Es gibt auch Somfy-Steuerungen in denen Elkos mit radialen Anschlüssen verbaut sind – siehe Nachtrag am Ende des Artikels.

Der Lötkolben

Noch ein wichtiger Hinweis zum Thema Lötkolben: Hier wird an einer SMD-Platine gelötet. Bitte nicht mit einem 100Watt Uralt-Lötkolben aus dem Baumarkt an der Somfi-Platine herumdoktern. Diese Lötkolben sind zu groß und zu heiß! Das geht meistens schief.
Wer keinen Elektronik-Lötkolben hat, sollte sich einen kaufen. Brauchbare Teile gibt es schon ab 20 EUR. Zwei davon die ich selber im Einsatz habe sind hier verlinkt:

Wenn nur um gelegentlichen Einsatz zur Reparatur geht, ist das oben gezeigte Set ausreichend. Wer Modellbauer ist oder öfters mit Elektronik bastelt, dem sei diese Einsteiger-Lötstation empfohlen.


Wenn man die Somfiy-Platinenversion mit SMD-Kondensatoren hat (siehe Update 2021 weiter unten) dann ist der Einsatz einer Lötstation zwingend. Mit einem einfachen Lötkolben lässt sich das bleifreie Lot der SMD Bauteile nämlich nicht wirklich vernünftig erweichen oder wieder verlöten.

Somfy-Rolladensteuerung öffnen

Zuerst muss die Rolladensteuerung aus dem Rahmen der Wanddose herausgenommen werden. In der Regel ist diese nur gesteckt, kann also mit etwas Kraftwand herausgezogen werden.

DIe weiße Frontblende ist mit zwei Haken mit dem schwarzen Gehäuse verbunden. Hier kann man durch behutsames Biegen der Blende diese ausclipsen und anschließend entfernen.

somfy-28

Dann kann das Gehäuse der Somfy-Steuerung geöffnet werden. Dazu muß man mit dem kleinen Schraubenzieher die seitlichen Zapfen vorsichtig aufhebeln, damit sich die Rastung lösen lässt.

image-6415

Sobald alle Zapfen nacheinander ausgehebelt sind, dann das Gehäuse ohne größeren Kraftaufwand auseinander gezogen werden.
Achtung: Wenn es klemmt, nochmal kontrollieren, ob nicht durch Verkanten des Deckels zufällig ein Zapfen wieder eingerastet ist.

somfy-25
image-6416

Nun kann man das Gehäuse auseinanderziehen und man blickt auf die Steuerungsplatine.

somfy-24
image-6417

Nun kann die ganze Elektronik-Einheit vorsichtig aus dem Gehäuse gezogen werden. Hier der Blick auf die Netzteil-Platine mit dem blauen Elektrolytkondensator und der Feinsicherung. Die hier verbaute Feinsicherung ist übrigens eine Typ  F 3,15A / 250V. 20x5mm

somfy-12
image-6418

Dieser blaue Kondensator ist in der Regel defekt. Er trocknet nämlich durch starke Wärmeeinwirkung aus, weil er sich direkt über dem Transformator und neben einem Vor-Widerstand für die Relaissteuerung befindet.

Kondensator-Tausch

Am einfachsten geht das, indem man mit dem Seitenschneider den Kondensator unmittelbar am Gehäuse abkneift. Es bleiben dann zwei Drahtreste stehen, an welche man den neuen Kondensator wieder anlöten kann.

somfy-14
image-6419

Der herausoperierte „Übeltäter“ – ein defekter 100uF / 25V Elektrolytkondensator – leider wurde einer von der billigsten Sorte verbaut!

somfy-15
image-6420

Beim Einlöten des Kondensators bitte auf die Polarität achten! Der schwarze Ring am Kondensator kennzeichnet den Minus-Pol. Bei manchen Kondensatoren mit schwarzer Hülle kann das auch ein weißer Ring sein. Der Minuspol ist hier auf der rechten Seite der Platine.

Ich empfehle den Kondensator mit ein wenig Abstand von der Platine einzulöten, damit dieser nicht ganz so sehr erwärmt wird. Damit sollte sich seine Lebensdauer ein wenig erhöhen.

somfy-19
image-6421

Und jetzt die Elektronik wieder in das Gehäuse der Somfy-Rolladensteuerung stecken und das Ganze in umgekehrter Reihenfolge wieder zusammenbauen.

somfy-27
image-6422

Zum Schluß wieder die Frontplatte aufclipsen und die Steuerung zurück in die Schalterdose in der Wand einstecken.

Und jetzt steht einem Test nichts mehr im Wege – es sollte wieder alles funktionieren.

somfy-20

Ich habe diese Reparatur an einem SOMFY-Rolladensteuerung vom Typ „Memoris Uno“ durchgeführt. Wie ich anhand verschiedener Berichte im Internet feststellen konnte, ist aber die gleiche Netzteilplatine bei zahlreichen anderen Somfy-Rolladensteuerungen verbaut – und die haben alle das Problem dass nach 5-7 Jahren die Steuerung versagt.

Und immer kann durch den Austausch dieses ca. 0,40 EUR teuren Kondensators die Steuerung wieder in Funktion gesetzt werden.

Wo bekommt man so einen Elko her?

Ganz einfach bei AMAZON. Die beiden nachfolgend verlinkten Kondensatoren sind hochwertige Marken-Qualität mit einem Temperaturbereich von 105 Grad die sich bei mir in zahlreichen Reparaturen bewährt haben.

Der „normale“ axiale Kondensator:

Hier noch eine Variante des Kondensators mit 125Grad Temperaturfestigkeit. Der ist allerdings in der Länge etwas größer, die Drähte müssen um den Kondensator herumgebogen werden. Das Einlöten ist dann ein wenig fummelig. Bei Steuerungen die regelmäßig mit Sonnenlicht bestahlt und damit noch zusätzlich aufgeheizt werden, hat sich das aber bewährt, um die maximale Lebensdauer zu bekommen.

Hier ein Link zur SMD Variante mit erhöhter Temperaturfestigkeit

Hier der „stehende“ klassische, radiale Kondensator mit Bedrahtung:

Alternativ kann man auch beim Elektronik-Versandhandel wie z.B. die Firma REICHELT Elektronik oder CONRAD elektronik bestellen. Allerdings übersteigen dort die Versandkosten schnell den Wert der Kondensatoren um ein Vielfaches.

In seltenen Fällen ist der GoldCap Speicherkondensator defekt. Das merkt man daran, dass die Steuerung zwar funktioniert, aber ihre Programmierung immer wieder „vergisst“. Dann muss auch der GoldCap 0,22F 5,5V getauscht werden. Diesen gibt es in guter Qualität z.B. bei REICHELT.DE zu bekommen. Da dieser Speicherkondensator in verschiedenen Bauformen zu bekommen ist, (stehend oder liegend) empfehle ich die gleiche Variante – je nach Somfy-Platine – zu bestellen.

Und manchmal ist auch die Glasrohr-Fein-Sicherung kaputt. Symptom: Nix geht mehr. Dann Sicherung herausnehmen und mit einem Durchgangsprüfer testen. Es wird ein Ersatz vom Typ F 3,15A / 250V benötigt. Unbedingt auf das F (Typ Flink) achten, keine T (Typ Träge) einsetzen. Ansonsten besteht die Gefahr der Überlastung der Relais.

Update2018:
Hilfe, bei mir ist ein anderer Kondensator verbaut

Ja, in der Tat, es gibt auch SOMFY Steuerungen in denen ein Elko mit radialen Anschlüssen verbaut ist.

image-6423

Nachfolgendes Bild zeigt die Platine einer SOMFY centralis Steuerung.

image-6424

Auch hier war der Elko ausgetrocknet. Allerdings sollte hier der Elko ausgelötet werden, damit die Anschlüsse des neuen Elkos senkrecht stehend und mit ca. 6-8mm Abstand wieder in die Platine eingelötet werden können. ACHTUNG: Auch hier auf die richtige Polarität des Elko achten. Der weiße Streifen kennzeichnet den Minus-Pol.

image-6425

Den neuen Elko dann vorsichtig umbiegen bis dieser wieder auf der Platine liegt. Bitte sorgfältig auf möglichen Kurzschluss durch die Drähte oder die Lötung kontrollieren.

Danach kann die Steuerung wieder wie wie oben gezeigt zusammengebaut werden.

Update 2021
Platinen mit SMD Kondensatoren

Einige Anwender berichteten mir von „fehlenden Kondensatoren“. Dem ist aber nicht so. Bei den neueren Somfiy-Steuerungen sind jetzt Kondensatoren bzw. Goldcaps in SMD-Bauform verbaut, da sich diese einfacher automatisiert verlöten lassen. Nachfolgende Bilder zeigen eine Platine mit diesen SMD Kondensatoren.

image-6426

Hier rot umrandet der 220uF / 35V SMD Kondensator. Das kleine Teil daneben ist der Goldcap.
Auf dem nachfolgenden Bild erkennt man sehr schön, wie sich der Kondensator gebläht hat. Er platzt dann oben auf und das Elektrolyt trocknet ein, der Kondensator verliert seine Kapazität.

image-6427

Auch dieser Kondensator lässt sich tauschen, erfordert aber ein wenig mehr handwerkliches Geschick beim Löten. Auf jeden Fall ist hier eine gute Elektronikstation von Nöten.

Um den defekten Kondensator zu entfernen, muss man mit relativ hoher Temperatur einen der beiden seitlichen Lötpads erhitzen. Gleichzeitig drückt man mit dem Daumen (oder einer Zange) den Elko zur entgegengesetzten Seite. Sobald das Lot weich wird, sollte sich das Beinchen von der Platine lösen. Abkühlen lassen und die Prozedur auf der anderen Seite wiederholen. Damit sollte der Elko entfernt sein, ohne dass die Platine Schaden genommen hat.

Das Einlöten eines neuen SMD Kondensators erfordert eine sehr feine Lötspitze und ein wenig Erfahrung. Die Lötflächen des Elko und die Pads auf der Platine sind zunächst gut zu verzinnen, gut abkühlen lassen. Nun den Elko auf die Platine setzen (Polarität beachten! Schwarzer Balken kennzeichnet Minus-Pol) und das erste Lötpad am Elko wieder erhitzen. Sobald das Lot flüssig ist, den Elko fest auf die Platine drücken und abkühlen lassen. Danach die Prozedur für das andere Beinchen wiederholen.

Die SMD Elkos 220uF / 35V sind bei reichelt-Elektronik oder im einschlägigen Fachhandel (den es aber fast nicht mehr gibt) zu bekommen. Mit 45 Cent ein echter „Pfennig-Artikel“. Ich empfehle das gleich 5 oder 10 Stück zu bestellen. Der Versand ist dabei das teuerste.

Wer mehrere Somfiy-Steuerungen zu reparieren hat, dem sei der Kauf einer kombinerten Löt- und Entlötstation empfohlen. Damit ist auch der Tausch von SMD-Bauteilen deutlich einfacher und problemloser zu bewerkstelligen also mit einem klassischen Elektronik-Lötkolben.

Nicht ganz billig, aber ab 3 defekten Steuerungen lohnt sich die Investition in meinen Augen.

Wer sich den Austausch eines SMD Kondensators nicht zutraut, dem empfehle ich nach einem Maker-Space oder FabLab oder Repair-Cafe in seiner Nähe per Google zu suchen. Dort findet man immer fähige Löter, die so etwas gegen eine kleine Spende für die Kaffeekasse bewerkstelligen können.

Update 2020
Reparatur der SOMFY Jalousie Steuerung CD8010

Hans Lehner aus Österreich hat dankenswerter Weise eine Reparaturanleitung für die Somfy CED8010 Steuerung verfasst. Auch hier geht es wieder um den Austausch eines defekten Kondensators.
Die entsprechende Anleitung steht nachfolgend als PDF Dokument zum Download zur Verfügung:

DOWNLOAD Reparaturanleitung SOMFY CD8010

Vielen Dank dafür an Hans Lehner.

Viel Spaß beim Reparieren!

MerkenMerken

MerkenMerken

MerkenMerken

MerkenMerken

MerkenMerken

MerkenMerken

MerkenMerken

MerkenMerken

321 Kommentare » Schreibe einen Kommentar

  1. Ist ja mal wieder ein typisches Beispiel für Elektronikdesign à la „geplante Obsoleszenz“…
    Hatte das auch schon an mehreren TFTs und Fernsehern. Da werden die Kondensatoren extra über wärmende Bauteile gesetzt, damit sie auch wirklich schnell austrocknen. Und natürlich keine temperaturfeste Typen, klar…
    Sehr ärgerlich sowas und für mich Anlass, diese Marken nicht mehr zu kaufen.

  2. Hallo,

    hervorragender Kommentar, der mir sicher hilft.

    Eine Frage zum Elko hätte ich: Ich habe einen 100 uF 40 V. Ginge der auch?

    Gruss
    Andreas

    • Liebe Ersteller dieser Info
      Ganz herzlichen Dank für diese praktische Info
      Ich habe soeben auch meine negativen Erfahrungen mit Somfy an die Geschäfts Führung von somfy weitergeleitet.
      Alle meine 8 reparierten Steuerungen funktionieren wieder.

      Mit einem asiatischen Steuerungsanbieter der zum halben Preis von Somfy liefert hatte ich in den letzten 8 Jahren keinerlei Probleme.
      Also geht doch wenn man wirklich will!!

      • Hallo Abele,
        was ist das denn für ein Anbieter? Ist er kompatibel zu Somfie oder muß alles ausgetauscht werden?
        Danke für die Info

        Reinhard

  3. Hallo,
    ich habe Rolladenantriebe von Somfy im Einsatz, die ein ähnliches Problem zeigen.
    Die Kondensatoren im Antrieb schwächeln nach einigen Jahren des Betriebes. Ersatz kostet nur ein paar Euro. Peanuts im Vergleich zu dem gesamten Antrieb, der einem vom Rolladenbauer angeboten wird. Handwerkliches Geschick vorausgesetzt eine Sache von ein paar Minuten. Die Antriebe lassen sich sehr einfach und zerstörungsfrei zerlegen!

    Grüße aus Braunschweig,
    Stephan

    • Hallo Stephan,
      nach so vielen Jahren – bist du noch online zu erreichen?
      Habe ich es richtig verstanden – du hast die Rohr-MOTOREN repariert?
      Ich habe nämlich NUR die Batterie-Funkversion der Steuerung / Fernbedieunungen Centralis RTS und die Motoren sind damit direkt am Netz angeschlossen.
      Nun vergessen 2 der 6 Antriebe die Zuordnung der Fernbedieungen und lassen sich nicht mehr fahren…
      Werksreset und 1. Einlernen der FB per doppelter Spannungsunterbrechung funktionieren, dann noch (mit Glück) 1x auf oder ab und dann nix mehr…
      Damit müsste ja in dem Rohrmotor die Speicherintelligenz sitzen und vergessen werden.
      Hast du da Tipps / Erfahrungen?
      Danke im Voraus!
      VG Karsten

      • Hallo Karsten,
        mein Post bezieht sich auf die Somfy Rolladenmotoren der Serie HiPro, früher Jet, die keine eingebaute Intelligenz besitzen. Diese Motoren sind dafür gedacht mit einfachen Schaltern oder externen Steuerungen betrieben zu werden. Das Fehlerbild beginnt damit, dass sie anfangs immer langsamer aufwärts laufen, was meistens nicht bemerkt wird, später brummen sie beim laufen und dann laufen sie aufwärts gar nicht mehr an. Die Motoren benötigen einen Phasenschieberkondensator zum Betrieb. Dieser Kondensator verliert über die Jahre an Kapazität.
        Das ist bei diesen Motoren das Problem.
        VG Stephan

        • Hallo Stephan,
          da hatte ich ja Glück, dass ich dich noch erreicht habe.
          Laut meinen Unterlagen müssten da Hi-Pro drin sein…
          Was du schreibst verstehe ich fachlich – allerdings habe ich keine Schalter, nur die auf Putz Funk Taster Centralis RTS ohne elektrischen Kontakt zu jeglichen Motoren.
          Der Rohrmotor (oder die Steuerung in den Wellen) Piepst nach doppelter Spannungsunterbrechung, reagiert kurz auf die Prog. Taste des Senders und fährt manchmal noch in eine Richtung… das war’s.
          Also müsste da noch Empfänger oder Intelligenz drin sein…
          Was denkst du?
          VG und danke für die schnelle Reaktion!
          Karsten

        • … oder unterscheiden sich die HiPro und die lt 50 / LT 60 nochmals?
          Die Unterlagen sind so „Sammelprospekte“ mit den Daten von mehreren ähnlichen Antrieben…
          Leider kann ich nicht auf den Rohrmotor sehen, da er in der Welle liegt…
          Würde das evtl. besser passen – haben die LT50 / 60 mehr Intelligenz?
          Danke schon mal an alle, die da bei der Aufklärung helfen können.
          VG Karsten

  4. Meine Suche hat mich auf Ihre Seite geführt , ich muss sagen perfekte Anleitung zur Selbsthilfe !
    Vielen Dank für den Basteler ,der die Beseitigung dieses kleinen Fehler gefunden hat .
    Ich war erst skeptisch ob das funktionieren könnte, da mein Modell bestimmt schon 13 Jahre alt ist. Sehr wichtig ist das Heraussuchen der alten Bedienungsanleitung da die Tasten damals noch anders beschriftet waren ( mit „set “ und „Symbol Abreißkalender „)
    Jetzt funktioniert alles wieder wie gehabt !

    • Danke für die Rückmeldung. Ja, inzwischen haben wir sicherlich schon an die 20 verschiedensten Somfys im ganzen Bekanntenkreis wiederbelebt – und immer war es der Elko.

      • Liebe Community. Ich benötige eine Bedienungsanleitung für eine ältere Somfy Rollladen Uhr. Es handelt sich um eine Somfy UNO Chronis. Auf einem der Knöpfe steht statt des heutigen Dreieck-Symbols das Wort „set“. Kann mir jemand helfen? Vielen Dank! Euer Martin

  5. kann mich dem Kommentar von Marc nur anschließen – die Preise für ein neues Teil sind unverschämt.
    Vielen Dank an den Verfasser – Klasse gemacht – prima nachvolllziehbar!!!

  6. Hallo zusammen, habe zwar die Steuerung getauscht da ich noch eine übrig hatte, werde die alte aber dann reparieren. Vielen Dank.
    Bei mir hat die Steuerung nur noch winzige Schritte gemacht, in beide Richtungen. Mal sehen ob es klappt. Besten Dank Klaus aus Astheim

  7. Danke für die genaue Anleitung zum Elkotausch. Ich habe zwei Steuerungen repariert. Funktioniert einwandfrei.

  8. Danke für die tolle Beschreibung! Ich habe 5 SOMFY IntelliS Rolladen-Timer mit demselben Problem. Nur ist hier auf der Netzteilplatine ein Trafo, der die Lötstellen des Kondensators (35v 220uF) abdeckt. So muss ich erst den Trafo auslöten, um den Elko zu ersetzen.

  9. Super Tipp, der mir sehr geholfen und mir 79,49 Euro gespart hat. Für 0,51 Euro für einen neuen Kondensator und nach ein bisschen Lötarbeit funktioniert das Rollo wieder einwandfrei. Vielen Dank, Wolfram, für die tolle Anleitung!
    Beste Grüße
    Sir

  10. Servus,
    hab bei 3 Somfy Steuerungen den ELKO ersetzt, aber keine der Steuerungen hält danach die Zeitanzeige bei Stromausfall. Neben den 100µF ELKOs sehe ich aber auch noch 0,22F/5,5V -Kondensatoren direkt auf der Steuerungsplatine. Hätte ich die wechseln sollen?
    Oder hab ich versehentlich alle 100µF ELKOs beim Löten durch zuviel Hitze beschädigt?
    Habt Ihr einen Hinweis?
    Danke,
    Brazn Sepp

  11. Hallo Wolfram,
    vielen Dank für diese tolle Anleitung. Bei mir hat die Steuerung in beide Richtungen nur noch kleinste Schritte gemacht, nach dem Austausch des Kondensators funktioniert sie wieder einwandfrei.
    Grüße von der holländischen Grenze
    Volker

  12. In solchen Momenten freue ich mich besonders über die Möglichkeiten des Internets. Dank des Teilens Deiner Erfahrungen habe ich heute auch meine zwei Steuerungen reparieren können.
    Ganz herzlichen Dank und weihnachtliche Grüße aus Erfurt,

    Wolfgang

  13. Hallo Wolfram,
    deine Anleitung hat mir prima geholfen!
    Ich habe jeweils beide Kondensatoren ausgewechselt, das war ein bisschen tricky, aber es hat sich gelohnt.
    Den Austausch meiner zwei Somfy-Bedienteile mit Kosten von ca. 280,– Euro konnte ich mir ersparen. Meine Reparaturkosten belaufen sich auf 5,– Euro. Alles funktioniert wieder wie gewohnt.
    Vielen Dank und herzliche Grüße
    Daniel

  14. Vielen Dank für den super Tip!
    Habe es genau so gemacht und der Rollladen funktioniert.
    Grüße aus Neu Isenburg
    Helmut Schmidt

  15. Hallo Wolfram,

    ich habe auch so einen SOMFY-Rolladensteuerung vom Typ „Memoris Uno“ und wurde gerne selber eine Reparatur durchfuhren, aber ich finde leider nicht das Elektrolytkondensator 100uF / 25V zu bestellen.
    Kannst mir bitte weiter helfen ?
    Wo kann ich das Ersatzteil bestellen?
    Grüße von Waldemar

  16. hallo, kompliment fuer diese wirklich guten und zielfuehrenden beitraege
    hier. ich habe auch ca. 25 somfi steuerungen im haus, aber noch die alten cd8000. dort ist auch so ein 100myF kondensator verbaut, aber so blöd im netzteil unter dem trafo, so dass man eigentlich nicht dran kommt. hat jemand dazu einen tipp? hab schon angefangen die alten cd8000 durch die neuen hier beschriebenen zu ersetzen. jedesmal ca. 100eur. gruesse Ole in freiburg

    • Hallo Toni, ein Kondensator mit höherer Temperaturfestigkeit ist immer besser. Je höher die Temperatufestigkeit um so länger lebt der Kondensator. Es muss nicht zwingend das original mit 85 Grad sein – Typen mit 105 Grad sind besser, aber schwerer zu bekommen.

  17. Hallo Wolfram,
    erst einmal herzlichen Dank, dass du diese Anleitung ins Netz gestellt hast. Nur dadurch konnte ich heute meine 2 defekten Steuerungen reparieren. Da ich noch weitere Steuerungen habe, die wahrscheinlich in den nächsten Jahren den Geist aufgeben, habe ich mir gleich mehrere Kondensatoren bei Reichelt gekauft. Das Beste: Es waren 105°C Elkos obwohl nur 85°C zu bestellen waren.
    Falls jemand solch einen Elko braucht, kann ich ihn gerne als Dankeschön schicken.
    Noch ein kleiner Tipp für Rookies wie mich: Der Draht, der mit dem Gehäuse verbunden ist, ist der Minuspol. Auf meinen Elkos sieht das umrandete Minuszeichen wie ein liegendes O aus, ich hatte daher nicht gewusst, was das „O“ bedeutet.
    Und Vorsicht: Wenn der Elko über den Rand des Sicherungsrahmen heraussteht, wird es eng beim Zusammenbauen. Ich habe dann einfach etwas vom Rahmen weggeschnitzt, wo dieser dem Elko im Weg war.
    LG
    Michael

  18. Vielen Dank!
    Bei meinem Schwager war die Steuerung 10 Jahre alt, meine ca. 12 und zufällig waren beide zugleich kaputt.
    Danke für diese sehr sehr gute Anleitung! Beide gehen wieder! wir freuen uns sehr, danke! LG Markus

  19. Liebe Bastelprofis,
    welch‘ ein Glück, daß ich Eure Seite gefunden habe! Mein Somfy-Rollladen ging mal nur centimeterweise auf und ab, dann wieder einmalig aufwärts in einer Tour, abends mußte man ihn wieder bedienen und morgens war er immer noch unten. Ich konnte hier in Oldenburg bei Utz Kohl einen passenden Elko (etwas dünner und länger) kaufen und habe nach Eurer Anleitung diesen eingebaut. Der Elektronik-Schalter funktioniert wieder völlig einwandfrei!
    Herzlichen Dank für Eure Öffentlichkeitsarbeit und liebe Grüße.
    Walter

  20. Hallo Wolfram,
    wirklich eine super Anleitung!!
    Meine Cronis Uno ist defekt. Ich habe heute den „blauen“ Kondensator ersetzt. Zumindest kann ich jetzt wieder von Hand öffnen und schließen. Aber die Datums-, Zeit-und Moduseinstellung funktioniert nicht. Deutet das auf einen defekten Gold-Cap Kondensator hin?
    LG Klaus

    • Hallo Klaus, das hast Du richtig erkannt. Wenn die Zeit und Einstellungen vergessen werden, ist der Goldkap kaputt und muss getauscht werden.

  21. Hat sich erledigt Wolfram. Ich habe auch den kleinen Gold Cap Kondensator ersetzt und alles funktioniert wieder.
    LG Klaus

  22. Eine super Anleitung! Genau so habe ich meine diversen Somfy-Steuerungen auch repariert.
    Ich war vor ca. 10 Jahren direkt in Rottenburg am Neckar bei der Firma Somfy mit meiner defekten CHRONIS. Zunächst auch nur Schulterzucken und Verweis auf abgelaufene Garantiezeit. Nachdem ich eindringlich auf meine zahlreich verbauten Somfy-Produkte hingewiesen hatte kam zögerlich der Hinweis „man könnte den Kondensator tauschen“. Guter Kundendienst sieht anders aus. Bitte allen potentiellen Käufern von Rolladensteuerungen die Erfahrungen mit Somfy-Produkten mitteilen. Wer dann Somfy kaufen möchte…der soll es tun.

  23. Richtig klasse, vielen Dank! Kondensator heute bei Conrad Elektronik für 51 Cent (!) gekauft und gleich eingelötet. Funktioniert. …Kondensator gekauft – 51 Cent, vor der Ehefrau der absolute Heimwerkerprofi zu sein – unbezahlbar 🙂

  24. Hallo Wolfram, fand deine Anleitung super, habe sie meinem Sohn gezeigt und er meinte er könne mir das machen. Ich bin dann auf deinen oberen link gegangen um sie zubestellen. Der Kondensator im Schalter hat 25V die aus deinem link 40V mein Sohn meinte das macht nichts. Heute sind sie gekommen und sie sind viel größer. Vielleicht kannst du deinen link für so dumme wie mich ändern. Ich starte gleich den 2. Versuch.

    LG Angie

  25. Tolle Arbeit !
    Habe eine Somfy Soliris Uno, ca 10 Jahre alt, aber nur selten in Benutzung da für Aussenbeschattung eines Wintergartens.
    Die Steuerung ging immer wieder in die Demo – Einstellung zurück und nach einer Zeit dann gar nicht mehr. Hätte nicht geglaubt das die Reparatur auch für einen Leien so einfach ist !
    Nur, die verlinkten Kondensatoren funktionieren zwar sind aber viel zu groß so das die Platine nicht mehr in das Gehäuse passt. Habe das es dann etwas aufgeschnitten damit es geht.
    Habe bestimmt 120,- Euro für die Steuerung gespart und nicht dran zu denken wenn man dafür einen Servicetechniker kommen lässt

    • Hallo Wolfram,
      War echt sauer und habe gesucht. Deine Anleitung ist super und die Markisensteuerung funktioniert wieder. Vielen Dank.

  26. Hallo Wolfram,
    ich kann mich nur anschließen: Danke für die Supi-Reparaturanleitung.
    Meine Somfy Soliris Uno (Steuerung Wintergartenmarkise) hatte nach zehn Jahren die beschriebenen Symptome.
    Elko bei Conrad für 0,51€ gekauft, getauscht und siehe da: Läuft wie am ersten Tag.
    Hat etwas gedauert, lag aber an mir, bin etwas aus der Übung beim Löten ;-).
    Weiter so und viele Grüße
    Carsten

  27. Spitze! Du hast mir 135€ gespart. Der ELKO hat gerade mal 5 cent gekostet und das Steuergerät war in 15 Minuten repariert. Spitzenanleitung!!! Jetzt läuft alles wieder wie geschmiert!

    DANKE!!!

  28. Habe bei Somfy Centralis Uno nach Anleitung den Elko getauscht. Jetzt zeigt sich ein anderer Fehler:
    Markise schaltet Beim Hochfahren immer ein und aus, bis sie es endlich geschafft hat und oben angekommen ist. Das Runterfahren funktioniert richtig.
    Kann man da auch was reparieren?

    • Hallo Paul,
      da würde ich zuerst mal auf den Goldcap tippen, möglicherweise ist aber auch das das Relais kaputt.
      Tausche mal den Goldcap Kondensator – wenn das nicht reicht schau Dir die Relais mal, ob diese im Betrieb anziehen.
      Vielleicht ist aber auch nur ein Wackler in den Anschlußkontakten?

  29. Hallo Miteinander!
    Ich wohne in einer Mietswohnung mit 3 großen Fenstern. Ca. 1.95m hoch , 1.70m breit. Anfangs hatten wir mechanische Rollläden. Diese gingen nacheinander kaputt! Der Handwerker meinte, das da elektrische ran müssten. Die Rolläden seien zu schwer! Diese sind ca. 5/7 Jahre jetzt drin. Leider geht jetzt 1 nicht mehr hoch. Es ist ein SOMFY, Inis, Wippschalter. Mehr Angaben habe ich leider nicht. Die Vermieterin ist entsetzt, das der jetzt auch kaputt ist. Handwerker ist bestellt, kommt frühestens in 2 Wochen. An was kann das liegen?

    • Hallo Gabi, den Sofi Inis kenn ich nicht. Zieh das Ding einfach mal aus der Wand – sind nur gesteckt – und schau es Dir an. Wenn es hinten so ähnlich ausschaut wie die anderen Somfis dann ist da bestimmt auch ein kaputter Kondensator drin. Vorher Sicherung abschalten!

  30. Hallo Wolfram,
    ich weiß, dass das ein ganz anderes Thema ist, aber was ist bei dir für eine Feinsicherung im Eingangsbereich eingesetzt? Also wie viel Ampere meine ich? Die Sicherung im gelben Sockel.
    Vorab vielen Dank und Gruß,
    Michael

      • Hallo Wolfram, auch von mir herzlichen Dank für die Anleitung! Die Daten zur Feinsicherung interessieren mich auch, bei einer meiner Steuerungen ist diese nämlich defekt. Danke und Grüße, Andreas

  31. Hallo Wolfram,
    habe deinen Beitrag zur Reparatur der Somfy-Steuerung gelesen.
    Super!
    Leider habe ein ganz anderes Problem:
    Ich habe ein Motorsteuergerät Centralis (Baujahr ca. 2003, Produktnummer 154206) mit einer eingebauten Handsteuerung in der Wand und einem Funksender RTS.
    Der Funksender arbeitet gut und zuverlässig, die manuelle Steuerung leider nicht. Die Batterie CR2430 ist neu und voll.
    Also muss ein Defekt in der Elektronic vorliegen. Leider ist dieses Gerät bei somfy nicht mehr erhältlich.
    Kannst du mir einen Tipp geben?

    Herzliche Grüße
    Hugo

    • Hallo Hugo, da kann ich Dir leider nicht weiterhelfen, da ich das Ding nicht kenne. Schau doch mal ob es in Deiner Gegend ein Fablab, Makerspace oder Reperaturcafe gibt. Da solltest Du Leute finden, die Dir möglicherweise weiterhelfen können

  32. Hallo alle zusammen!
    Hab seit 2007, also 11 Jahre, eine Wintergartenbeschattung mit (vermutlich dem baugleichen) Steuergerät Somfy Soliris Uno 1818192 mit einem (vermutlich) Somfy Soliris Sensor – Sonnen- und Windsensor für Soliris Uno.
    Die Beschattung hat seltsame Eigenheiten:
    trotz Reinigung des Sensors am Dach geht die Beschattung morgens nicht selber runter. Nach manueller Inbetriebnahme kann es passieren, dass die Beschattung oft mehrmals rauf und runter fährt.
    Außerdem stopt es kurz vor dem Endpunkt und fährt dann in die Endposition.
    SOLL ICH BEIDE TEILE AUSWECHSELN?

    Danke!!!

    • Hallo Harald, wenn dort Elkos verbaut sind stehen die Chancen gut dass auch diese Steuergerät daran leidet. Es kostet ja nicht viel, diese Elekos zu tauschen. Dann kannst Du ja berichten, ob es geklappt hat.

  33. Hallo,
    super Tipp. Ich tausche die Elkos aus und es wird wieder funktionieren. Wann werden die Hersteller endlich gezungen Schaltbilder und Reparaturanleitung dazu zu geben bei elektronischen Geräten.

  34. Hallo Wolfram,

    auch ich habe ein Problem mit meiner Somfy Memoris Uno.

    Folgende Fehlerbeschreibung: Rolladen befindet sich unten. Wenn ich nach oben Drücke, dann brummt/summt draußen der Motor, der Rolladen fährt jedoch nicht hoch.

    Wenn ich eine andere Memoris Uno einsetze, dann funktioniert alles wie es soll.

    Frage: Kann dies Fehlerbild auch an dem Kondensator liegen oder eher am Relais?

    Wenn am Relais kann man das auch irgendwo bestellen?

    Danke und Gruß
    Andre

  35. Hallo Wolfram,
    bei mir sind fast zeitgleich 5 Steuereinheiten Typ Centralis Uno IB ausgefallen.
    Ich möchte gerne versuchenden Kondensator zu wechseln.
    Leider werden deine Links zu diesen auf dieser Site nicht mehr angezeigt.
    Ich habe einen Kondensator mit axialen Drahtanschluß.
    Im Netz fand ich den Elko Kondensator axial 100µF 63V 125°C.
    Kann ich auch diesen nehmen?
    Vielen Dank und mit freundlichen Grüßen
    Grit

    • Hallo Grid, grundsätzlich ja, aber ich denke ein 63V Typ ist zu Groß und passt dann nicht ins Gehäuse. Schau mal bei Reichelt.de nach dem kondensator

  36. Ich möchte mich auch gerne für den Tipp bedanken !
    Bei meinem 13 Jahre alten Soliris IB ging am Ende gar nichts mehr.
    Keine Funktion, keine LED.
    Mit einem neuen Elko war alles wieder einwandfrei !

  37. Bei mir hat der Austausch der Elkos nicht geholfen. Nun vermute ich, dass der erwähnte Gold-Cap Kondensator defekt ist. Aber wo finde ich diesen auf der Platine??? Ich sehe dort nur den blauen Elko.

    • Hallo Wolfram,
      vielen Dank für die super Reparaturanleitung. Du hast mir echt eine Menge Geld für eine Neuanschaffung erspart. Vielen Dank.
      Nun habe ich ein defekten Somfy Chronis RTS L DCF – der einfach nicht mehr an den RoMo sendet, alles andere (Display etc.) funktioniert. Hast du da vielleicht auch eine Lösung parat?
      Es grüßt ganz herzlich
      Veit

  38. Wer kann weiterhelfen?
    Habe hier ein Centralis Uno IB. Den Elko habe ich bereits getauscht. Weiß jemand wo der Goldkap auf der Platine verbaut ist?

    Besten Dank
    Thomas

    • Hallo Thomas,

      wie ich inzwischen weiß, gibt es auch Somfy Steuerungen ohne Gold-Cap. Wenn da der Elko-Tausch nicht hilft, ist wohl doch noch was anderes kaputt.

  39. Hallo Wolfram,
    habe Deine Anleitung mit grossem Interesse gelesen.

    Auch ich habe aktuell mit Somfy meine Erfahrung …. wir reparieren nicht… kaufen sie neue!

    Mein Problem sind die Funkenmfänger
    Somfy UP Radio Line RCE800(Indoor RTS nachfolger) Art.Nr 708560 und zwar inzwischen 6 Stück:

    funktionieren zwar, doch immer beim Fahren auf/ab bis zum Anschlag (gesteuert durch Einstellung am Rolladenmotor) brummt dieser Empfänger nach. Bei erneutem Drücken der Stoptaste am Sender hört das dann sofort auf. Genauso sieht es aus beim zentralen Funksteuersender, also morgens/abends/Urlaub…
    Kennst Du diese SOMFY-Teile auch?, wäre das eine mögliche Lösung? An den Funksendern liegt es nicht…. mit neuem RCE800-Epfänger geht dann alles einwandfrei.

    • Hallo Wolfgang, leider kenne ich die Funksysteme von SOMFY nicht. Ich habe hier nur die ganz einfachen Einbausteuerungen bei mir im Haus.

  40. HALLO;
    für die ausgesprochen gute „Bedienungsanleitung“ zum Elko-Tausch möchte ich mich herzlich bedanken! Ich habe 5 meiner Rolladensteuerungen erfolgreich und ohne Probleme reparieren können. Aber ohne Eure Super-Beschreibung wäre da nicht gegangen! Danke.

  41. Haben Sie auch Erfahrung bei der Reparatur eines Somfy Chronis RTS Smart. Es ist ein Steuergerät mit Batteriebetrib. Kann das Problem auch bei einem Kondensator liegen? Taster reagieren nicht mehr u. LED‘s blinken.
    Wir sind dankbar für jeden Tip.

    • Hallo Ilona, da bin ich leider ahnungslos. Dieses Teil kenne ich nicht, da ich selber nur die einfachen Somfy Steuerungen im Haus habe.
      Aber einfach mal aufschrauben und reinschauen ob da Elkos drinne sind. Wenn das Teil älter ist und des öfteren warm wurde, können durch aus die Elkos das Problem sein. (Gilt auch für viele andere Geräte wie z.B. SAT-Receiver, Monitore etc.) Vielleicht aber auch nur ein Wackelkontakt an den Batteriehalterungen?

  42. Hallo Wolfram, vielen Dank für die Antwort. Batterie kann ausgeschlossen werden-gewechselt und Kontakte geprüft. Haben das Teil geöffnet! Alles sehr winzig und leider ist der Kondensator ohne Bezeichnung. Gibt es eine Möglichkeit, den Kondensatortyp herauszufinden. Vielen Dank im Voraus.
    Herzliche Grüße Ilona

    • Hallo Ilona,
      wenn auf dem Kondensator gar nix drauf steht, wird es schwierig. Mach mal ein paar Fotos – vielleicht hilft das weiter.

  43. Durch Zufall bin ich auf dieser Seite und bin mehr als dankbar. Diese hervorragende Anleitung hat mir viel Geld gespart! Einfach nur klasse!!! Vielen DANK!!!!

  44. Vielen herzlichen, ja allerherzlichsten Dank für diese absolut brauchbaren Tipps!
    Nachdem KEIN einziger Elektromensch in der Lage war, in den nächsten Tagen mal vorbeizuschauen, habe ich im Internet nachgesehen.
    Und, obwohl kein Elektriker, habe ich als Hobby-Musiker den Elko ausfindig machen können, abgelötet, einen neuen gleichwertigen von CONRAD (für sage und schreibe 0,08 €) eingelötet – und alles „funzt“ wieder!
    Glücklicherweise ist eine CONRAD-Filiale direkt in unserer Nähe, so dass es nur eine Frage des Zeitaufwands, aber nicht eine Frage der Frachtkosten war.
    VIELEN DANK!
    willy falk, Regensburg

  45. Hallo, nachdem ein Rolladenmotor nur noch Stepweise zu bedienen ging, Motor getauscht. Oh Schreck, gleiche Problem. Dann im Internet nach Fehlerbeschreibung gesucht und diese wirklich gute Reparaturanleitung gefunden. Schnell im Internet die nötigen Kondensatoren (10 Stück 1,90 € plus 2 € Versand) besorgt, eingelötet , ausprobiert und funktioniert wieder.
    Vielen Dank für diese tolle Anleitung.

    • Hallo,
      meine Beschattung wird mit einer Somfy-Steuerung betrieben.
      Die Zentrale, Wind U. Sonnenwächter ist eine Solaris IB.
      Diese fährt nicht mehr im Automatic Betrieb auf u. ab. Die Sonnen u. Wind LED brennen auch nicht mehr.
      Lieg es nur am Elko oder ist mehr kaputt?
      Danke im voraus

      Grüße

  46. Danke für die ausführlichen Tipps.
    Nach Austausch des Gold-Cap-Kondensators (ca. 2,5 €)
    fällt Zeit bei Spannungsunterbrechung nicht mehr aus.
    (Chronis Uno smart)

  47. Hallo,
    mein Rollo ist bei jeder Tastenbedienung nur ein paar
    Zentimeter gefahren. Die Fahrzeit wurde immer kürzer.
    Für eine komplette Fahrt musste ich zum Schluss über 100 Mal drücken.
    Die Anleitung zum Tausch des Elkos ist einfach Klasse !!!
    So einen Elko hatte ich noch in der Bastelkiste. Ist zwar schon einige Jahre alt,
    hat aber hat noch volle Kapazität.
    Alles wieder in Ordnung und 73,- € für eine neue Steuerung gespart.
    Danke !!!

    Erhard Nattke Cottbus

  48. Hallo und danke für die Tipps. Ich habe nun schon eine Menge dieser Teile (Zentrales Uno IB VB) repariert und dabei ergibt sich ein sonderbares Muster: nur etwa die Hälfte der Module lässt sich so reparieren. Die Module, bei denen die Reparatur fehlschlägt, haben eine Seriennummer, die auf 411 endet. Sie scheinen mit den anderen baugleich zu sein, die Schaltplatinen haben die gleiche Teilenummer, nur die Farbe der Platinen weicht ab. Diese Geräte blinken nach dem Einbau kurz rot, funktionieren aber nicht. Goldcaps sind hier nicht verbaut.

  49. Hallo, kurze Frage hatte jemand schon mal das Problem mit Centralis Uno RTS damit der Schalter im Handbetrieb problemlos läuft, aber mit funk nicht mehr was für ein Bauteil könnte defekt sein ?

  50. Hallo, habe eine Centralis UnO RTS im Handbetrieb problemlos, aber Funk geht nicht mehr hatte das schon bei mehreren welches Bauteil kann da Defekt sein

  51. Hallo, ich habe mittlerweile bestimmt schon bei 40 ST. der Centralis Uno IB den ELKO getauscht, aber bei 5 davon hat der Tausch nichts gebracht! Hier ist was anderes defekt! Einen Unterschied im Fehlerbild konnte ich feststellen und zwar bei defektem Elko zuckt der Rollladen noch wenn die AUF/AB Taste betätigt wird dieses ist bei den 5 defekten nicht der Fall!!

    • Dann ist meist die Ansteuerung der Relais defekt – ein SMD transistor auf der Platine. Das auszuwechseln ist aber sehr fummelig. Zudem bei den vielen verschiedenen Platinenvarianten nicht so einfach zu erkennen und beschreiben.

    • Hallo,
      die 5 haben natürlich andere Probleme (nicht Elko). Bis heute (01.08.2020) habe ich 8 verschiedene Defekte an dieser Steuerungen gefunden.

      • Hallo Alex,
        könnest Du bitte mal die anderen Fehler die auftreten noch beschreiben.
        Herzlichen Dank !

  52. Hallo, wir haben in unserer Wohnung 18 Comfy Steuerungen verbaut und nach ein paar Jahren gingen einige nicht mehr. Nachdem der Austausch der ersten beiden Steuerungen durch unseren Elektriker ganz simpel war aber verdammt teuer, hatte ich dann im Internet mir 3 Ersatzsteuerung bedeutend günstiger gekauft und die nächste defekte Steuerung selbst ausgetauscht. Dennoch war die Steuerung immer noch reicht kostspielig. Da bin ich zufällig auf Deine website gestossen und von da an habe ich selbst gelötet und den blauen Kondensator selbst ausgetauscht. Dafür erst einmal herzlichen Dank fürs veröffentlichen.
    Nun habe ich aber ein anderes Problem. Bei starken Wind fahren die Jalousien automatisch hoch. Danach leuchtet das Kontrollzentrum-Lämpchen auf, wenn der Wind weiterhin stark ist. Allerdings gibt es zwei Steuereinheiten, bei denen nicht nur das Lämpchen leuchtet sonder auch noch mit einem ziemlich lauten Knacken begleitet wird. Dies ist störend.
    Hast Du eine Antwort für dieses Problem? Vielen Dank.

  53. Ersteinmal vielen Dank für diesen Tipp. Ich konnte zwei Steuerungen somit reparieren.

    Allerdings habe ich seit zwei Tagen das Problem, dass die AUF Taste zwar funktioniert aber die AB Taste nicht. Was könnte das sein, hat jemand einen Tipp?

    Würde mich über Antworten freuen.

  54. Hallo Wolfram,
    vielen Dank für diesen tollen Beitrag.
    Rollladensteuerung funktioniert wieder einwandfrei nach Tausch des Kondensators.
    Perfekt und Geld gespart.

  55. Hallo,

    ich suche für die „leichte“ Reparatur Nachbarschaftshilfe 😉
    Ich habe zwei Chronis RTS smart im Einsatz, die vergesslich geworden sind….

    Jemand mit Erfahrung und Lötkolben in Hannover (30453) oder München (81673), der helfen kann und noch einen Kondensator und eine Goldkap übrig hat? Natürlich gegen Kostenbeteiligung!

    VG

    • Hallo Miriam,
      ist Deine Anfrage noch aktuell? Meine Steuerung macht auch seltsame Dinge, daher werde ich bei mir den Kondensator auch mal tauschen, kann ja nix schaden. Sag einfach Bescheid, wenn Du noch Hilfe brauchst.

      VG

      • Hallo Bernd, du hattest Miriam deine Hilfe angeboten, ich könnte auch welche gebrauchen, meine Chronis Uno sind vergesslich geworden und ich würde gern die Elkos tauschen, kannst du mir dabei helfen? Lötkolben habe ich aber so gut wie keine Erfahrung…VG Stefan

    • Die RTS Systemen brauchen nicht nur Lötkolbe ( noch paar teile und klar elektronische Kenntnisse) – keine Elko Thema!

    • Vielen herzlichen Dank , super Beitrag, klasse Anleitung, konnte mir neuen Motor und neue Steuerung für zusammen über 200,-€ sparen. Konnte 3 Steuerungen mit jeweils neuem Kondensator bereits wieder instandsetzen und tausche die Restlichen, die auch schon Syntome zeigen auch gleich aus. Super Klasse, vielen Dank!

  56. Vielen Dank!!!
    Es war auch bei mir der Kondensator und nach dem Tausch funktioniert die Steuerung wieder. Ich konnte es leider nicht ganz so billig reparieren, da ich den Kondensator im www kaufen musste un 6.- Versand dazukamen … aber besser als 80.- – 100.- auf alle Fälle.

  57. Schönen guten Abend!
    Besten Dank für die Anleitung, ich hatte aber leider keinen Erfolg. Mein Chronis Uno IB klickt bei Auf/Ab, schaltet aber nicht….

    • Hallo Bernhard, dann tippe ich mal auf angebrannte Relais-Kontakte. Prüfe mal mit dem Multimeter ob die Relais-Kontakte durchschalten.

  58. Wolfram, danke für die Unterstützung!
    …die Relais schalten beide durch, aber nur für einen kurzen Impuls. Ergo tausche ich wohl als nächstes diese beiden Omron G5N-1A ?

    • Theoretisch ja. praktisch würde ich mal messen, ob die Steuerspannung am Relais dauerhaft anliegt. Idealerweise mit einem Oszi, aber multimeter geht auch. Wenn Steuerspannung dauerhaft anliegt und Omron nicht dauerhaft durchschaltet, dann ist das Relais kaputt. Wenn Steuerspannung nUr kurz anliegt, dann ist die Ansteuerung kaputt. Da wird es dann schnell aufwändig den Fehler zu finden

      • …ein Oszi hab ich leider nicht im Fuhrpark – muss mit dem MM gehen, sonst geb ich auf.
        Besten Dank!!

  59. Mit einem offensichtlich defekten Schalter der Beschattung stand ich doof da. Hersteller sagte „Neukauf“. Da bin auf Flugwiese gestoßen. Danke schon mal dafür. Die Beschreibung, dass ein 0.41€ Bauteil die Ursache sein könnte, hat mein Ehrgeiz geweckt. Bei CONRAD hätte ich den kleinen blauen Kondensator bestellen müssen. Der Freundliche meinte, ein 100uF von Elko ist das gleiche, „musst’e nur umbiegen!“. So getan: läuft! Danke auch dafür! Jann

  60. Hallo Wolfram!

    Herzlichen Dank für diesen tollen Tipp, bei der SOMFY-Rollandensteuerung den Elko auszutauschen!!!

    Selbst mir, als unerfahrenen Löter, ist es mit dieser Anleitung in 5 Minuten gelungen, mit nur € 0,39 statt € 169,- den Rolladen wieder in Schwung zu bringen.

    Danke, danke, danke.
    Liebe Grüße
    Peter

  61. Hallo Wolfram
    Vielen vielen dank!
    Deine Anleitung ist einfach perfekt !!!! 7Stück repariert!!

    Danke
    und Liebe Grüße
    Vitus

  62. 3 Somfy Rolladensteuerungen gerade wieder repariert! Herzlichen Dank für die Anleitung.

    Was ist der Unterschied zwischen dem VW-Dieselbetrug und dem „Somfy Rolladensteuerungens Problem“?
    ..nur der Preis? Somfy kennt die Mängel ihrer Steuerung und verkauft lustig weiter!

  63. Hallo Wolfram,

    vielen Herzlichen Dank. Seit dem wir zu unserer eigene Haus umgezogen haben. Geht langsam alle elektronik Kaputt. Rolladen, Markise, usw. Also ich bin selber kein Techniker und wusste nicht was ich tun sollte. Und sind jetzt sehr Knapp mit unsere finanzen. Für 1,30€ funktioniert das Markise mindestens und Sie haben uns wirklich viel geholfen. Nochmal Herzlichen Dank und ich wünsche Ihnen alles Gute in Ihrem leben. Gottes segen für Sie und Ihre Familie.

      • Hallo Erich
        F Steht für flink, nicht für Fine.
        Ausserdem gibt es noch
        FF = Superflink,
        M = Mittelträge und
        T = Träge.

        Viele Grüße
        HP

  64. Hallo Wolfram, Ihre Anleitung ist perfekt
    Vielen Dank dass Sie diesen Fehler gefunden haben .
    Ich war erst skeptisch ob das funktionieren könnte, da mein Modell Somfy Uno schon 13 Jahre alt ist. Der Austausch ging reibungslos, ist ja auch perfekt geschildert. Nach einer 15 Minuten war alles erledigt. Jetzt funktioniert alles wieder wie vorher !

  65. Welche Schätze liegen doch im Internet verborgen!
    Diesen hier habe ich gehoben und bin begeistert: über die Uneigennützigkeit des Autors diesen Artikel zu verfassen, über die sorgfältige Beschreibung des Reparaturvorgangs, über die informative Bebilderung!
    Ich bedanke mich ganz herzlich dafür!
    Wir haben zwar die SOMFY CD3000 Pro, aber alle Tipps ließen sich gut übertragen!
    Meine Lötstellen dürfte sich allerdings kein Elektroniker ansehen 😉 und es war für einen Laien eine ganz schöne Fummelei – aber egal: es hat sich gelohnt, es funktioniert und es hat Spaß gemacht! Und als elektronischer Grobmotoriker bin ich sogar ein bisschen stolz, es geschafft zu haben – und für meine Frau bin ich ein HELD ;-)))
    Nochmals DANKE an Wolfram!!

  66. Hallo Wolfram,
    als Betroffener bin ich auf Deine Seite gekommen und kann, wie so viele vor mir, nur sagen : Hut ab und volle Anerkennung. Da geht einem Laien, wenn auch technich versiert, das Herz auf. Mein Problem: 5 minütiger Stromausfall im Ort, danach haben 7 von 15 Somfy chronis Uno L comfort Contol units die Uhrzeit vergessen.
    Alle Einstellungen funktionieren, aber nach jedem Spannungsabfall blinkt die Uhrzeit wieder mit 0:00. Die Schaltuhren sind 7 Jahre alt, die Reaktion von Somfy brauch ich nicht weiter zu erzählen. Ich habe alle Units nach Deiner Anleitung auseinandergenommen und festgestellt, dass alle Goldcaps ( die sind wohl die für die Zeitspeicherung verantwortlichen ??) liegend verbaut sind. Die von Marcus -19.01.18-verlinkten Kondensatoren gibt es aber nicht mehr. Als Ersatz dafür die stehenden einzulöten, traue ich mich als Anfänger nicht wirklich. Was ist zu tun ? Für eine helfende Info bin ich mehr als dankbar

    • Hallo Dirk, oben im Artikel sind liegende Goldcaps verlinkt die es bei Amazon zu kaufen gibt. Diese haben schon mehrere Leser dieses Blogs mit Erfolg eingebaut.

      • Hallo Wolfgang,
        entschuldige bitte meine Hartnäckigkeit, aber ich finde als Privatkäufer beim besten Willen im Netz keinen Goldcap Kondensator, der horizontal einzubauen ist. Immer heißt es: keine Verfügbarkeit. Was mache ich falsch ? Vielleicht können Du oder andere, erfolgreichere, Leidensgenossen mir doch noch weiterhelfen

        • In der Tat, da hast Du recht. Sind alle erst wieder Ende des Jahres lieferbar. Da ist wohl die einzige Fabrik in China abgebrannt oder sowas 😳 Mein Tip: kaufe einen liegenden, biege die hintere Lasche um, löte an die vordere einen Draht und fertig… ich hoffe Du verstehst was ich meine.

          • Hallo Wolfgang,

            ich bin es nochmals und jetzt mit einem Lächeln auf dem Gesicht. Mit dem Wissen aus Deinem Blog und Deinem letzten Ratschlag bin ich zu einem löttechnischen Fachmann. Wir haben dann bei Reichelt 15, in der Leistung vergleichbare, Goldcap Kondensatoren geordert. Die defekten Elkos abzuknipsen, die neuen „stehend“ einzulöten (Platz dafür ist ja ausreichend vorhanden) und die Zeitschaltuhren wieder zusammenzubauen war für alle 15 in einer Stunde getan ….und es funzt zu 100 Prozent.

            nochmals tiefsten Dank

  67. Hallo Wolfram,

    ich wollte erst eine neue Steuerung kaufen, der Preis war aber so hoch (135,-€), dass ich erst noch nach günstigeren Angeboten gesucht habe (75,-€-80€ waren aberauch noch viel zu hoch). Dabei bin ich bei Ebay auf diverse Reparaturangebote gestossen und schließlich auch den Elko. Nach einer kombinierten Suche Elko und SOMFY-Rolladensteuerung fand ich dann Deine Seite. Die Anweisungen sind so super auch durch die guten Abbildungen, dass es wirklich ein Kinderspiel war, den Elko auszutauschen (mit Hilfe meines Stiefsohns der gut löten kann). Hat mir viel Geld gespart, Danke!

  68. Habe Kondensator getauscht, die Markise fährt bei Sonneneinstrahlung aus aber bei Dunkelheit nicht ein. Liegt es vielleicht am Sonnenfühler?

  69. Roma Aufsetzrolladen mit Nothandkurbel im 1. OG
    Zunächst ist der Somfyschalter ausgefallen. Reparatur nach der „flugwiese“-Anleitung die „10te“.
    Mit der separaten Handschaltung nur ein KLACKEN für auf und ab. Mit der Nothandkurbel leicht zu bewegen.
    In verschiedene Stellungen des Rolladenvorhangs probiert.
    Was kann ich tun?
    Mit freundlichen Grüßen
    Herbert Rohmer

  70. Cool, danke für den Tipp. Hat mir Geld gespart.

    Meine Steuerung ist zwar schon gut 10 Jahre alt und das Fehlerbild war ganz anders (Markise fuhr nicht mehr vollständig aus und laufend rein und raus). Aber den Siebelko gewechselt und es geht wieder.

    Das Internet ist da schon super praktisch :-))))

  71. Danke für die Tipps. Habe den Kondensator beim Centralis Uno IB getauscht.

    Wieder eingebaut und sofort fährt der Rolladen nach oben.

    Druck auf Taste nach unten ist möglich, aber dann stoppt nur der Rolladen.

    Drückt man auf Stop oder Taste nach oben, dann fährt er weiter nach oben.

    Was ist denn da verkehrt? Völlig unlogisches Verhalten.

    Wer hat einen Tipp für mich?

    Danke und Grüße

    Momo

  72. Wir haben mehrere Somfy Chronis UnoSmart, die seit mindestens 18 Jahren funktionieren. Bei Stromausfall vergessen sie Uhrzeit und Datum, behalten aber ihre Einstellungen. In der Anleitung steht von 2,5 Stunden Pufferzeit. Kommt die vom Elco, oder gibt es eine Batterie/Akku? Falls ja, kann man die wechseln?

  73. Hallo,
    kann mir jemand bei dem Somfy Motor CD 8000pro helfen.Die Automatik läßt sich nicht mehr ausschalten.

  74. Hallo, vielen Dank für diese ausführliche Anleitung.
    Ich habe eine Markisensteuerung Soloris Uno, bei der die Sonnenautomatik nicht mehr ging. Auch das manuelle Aus- und Einfahren war in den meisten Fällen mit „ruckartigen“ Bewegungen verbunden, d.h. der Motor blieb immer wiede stehen und man musste mehr oder weniger mit dem Finger auf den Tasten bleiben, um die Markise ein- und auszufahren. Nun habe ich die Steuerung ausgebaut, um zu schauen, welcher Elko verbaut ist, damit ich den richtigen bestelle. Zuvor noch getestet, ob der Sonnen- und Windsensor i.O. sind. Das war der Fall (LED der Sonne leuchtete permanent bei Drehpoti auf „Test“). Dann wollte ich die Steuerung wieder einbauen, damit wir die Markise zumindest wieder bedienen können, bis der Elko zum Reinlöten da ist. Nun geht gar nichts mehr. Also auch die LED des Sonnensensors leuchtet nicht wenn Poti auf „Test“. Und die Tasten für Ein- und Ausfahren reagieren gar nicht. Vor dem Abziehen der Steuerung hatte ich sie über eine im Sicherungskasten verbaute Sicherung stromlos gemacht. Kann es sein, dass ich da sonst noch was „abgeschossen“ habe? Oder kann es sein, dass der (scheinbar ohnehin trockene) Elko nun gar nicht mehr funktioniert, und die Steuerung „tot“ erscheinen lässt?

    • Problem gelöst…
      Neuen Elko reingelötet und das Teil funktioniert wie neu. Vielen Dank nochmals für die Anleitung.

  75. Erst einmal mein Kompliment zur guten Beschreibung.
    Ich habe soeben meinen Somfy Solaris Uno easy repariert.
    Den defekten Kondensator habe ich gegen einen besseren
    mit 47µF 50 Volt getauscht – dann hat das Teil Reserve.
    Zugegeben: den hatte ich hier gerade noch herumliegen 😉
    Die Baugröße war die gleiche und er passte prima hinein.

    Das Ganze hat keine 10 Min. gedauert. Jetzt läuft alles wieder.
    Nochmals danke für die hilfreiche Anleitung.

    LG Rainer

  76. Bei unserer Markise funktioniert das Einfahren bei Dunkelheit nicht. Nachdem sie bei Sonne automatisch ausgefahren ist und es dann am Abend finster wird blinkt die gelbe LED und blinkt und blinkt … die Markise fährt aber nicht ein.
    Manuell lässt sie sich einwandfrei bedienen und auch bei Wind fährt sie automatisch ein.
    Kann die Ursache hier auch der Kondensator sein?

    • Schwer zu sagen, ich denke es ist aber durchaus möglich dass es mit dem Kondensator zu tun hat. Bitte berichte, ob es nach Austausch des
      Kondensators wieder funktioniert.

  77. Im Moment funktioniert die Steuerung wieder nachdem ich sie wieder eingebaut habe. Falls uch den Elko doch noch tausche, werde ich berichten.

  78. Hallo,
    bei mir war das CD 8000 Steuergerät Bj. 1993 von SOMFY defekt und ich habe es ausgetauscht gegen ein Steuergerät das fast garnicht/ selten benutzt wird und siehe da es funktioniert wieder,aber beim Runterfahren des Rollladens bleibt der Rollladen nicht exakt stehen, er läuft etwas nach,also der Antrieb läuft, aber er läuft durch. Kann es sein, daß beim Motor die Bremse defekt ist ???
    Bin nun soweit daß ich die 8 Stck. CD 8000 alle gegen einen simplen Taster austausche und ich habe meine Ruhe .

  79. Bei mir genau das gleiche Problem.
    Die Rolladensteuerung geht plötzlich nicht mehr, der Rolladen fährt bei einem Tastendruck nur ein ganz kurzes Stück, oder gar nicht mehr.
    Mithilfe dieser Anleitung habe icj den Elko getauscht, und nun geht wieder alles. Großartig!
    Vielen Dank für diese Anleitung, hat mir 80 Euro gespart!

  80. Super!

    Das hat auch bei einer alten SOMFY Unimatic S RT-1 Steuerung geklappt. Auch da war nur der Kondensator zu wechseln. Allerdings musste hier zuerst der kleine Trafo auf der Platine ausgelötet werden, um überhaupt an die Lötpunkte des Kondensators zu kommen. Sehr fummelig, weil die Platine super eng bestückt ist. Spitzen Lötkolben und spitze Entlötpumpe benutzen!

    Es macht wirklich Spaß, der Osoleszenz-Mafia ein Schnippchen zu schlagen!

  81. Super!
    Vielen Dank für den Tipp und die ausführliche Beschreibung, hab dadurch insgesamt ca. 500 EUR gespart.
    Nachdem ich mir das Löten nicht zugetraut habe und auch nicht extra unbedingt die Werkzeuge dazu besorgen wollte, habe ich den Kondensator bei jeweils insgesamt 4 Centralis Uno IB tauschen lassen und zwar bei einem REPAIR-CAFE gegen eine Spende.
    Wo sich ein solches REPAIR-CAFE befindet, kann man unter der Web-Site https://repaircafe.org/de/ ersehen.

  82. Hallo,
    ich habe bei einer Somfy Steuerung nach Anleitung den Elko getauscht.
    Bin aber kein Fachmann, aber irgendt wie muss ich was Falsch gemacht haben, weil meine Steuerung
    nicht Funtioniert.
    Elko wie oben beschrieben, auf Polung hab ich acht gegenen.
    Ausgelötet hab ich in nicht, nur gekapt.
    wer kann mir einen Tip geben!

    • Hallo Paul, es gehen manchmal auch andere Dinge als der Elko kaputt. z.B. die Transistoren welche die Relais steuern oder auch andere SMD Bauteile. Solche Fehler zu finden ist aber sehr schwer und für den Laien kaum zu bewältigen.

  83. Hallo,
    habe den Elko eingelötet und die Steuerung funktioniert, mit Sonnenwächter und Temperaturüberwachung.
    Habe noch 8 weitere Somfy-Steuerungen in meinem Wintergarten.
    Habe 5 schon getauscht, ein Teurer Spaß.
    Danke für die Info und tolle Anleitung.

  84. Danke für diesen wirklich guten Tipp. Bei uns hat auch alles hervorragend funktioniert. Wir haben drei Somfy-Steuerungen. Zwei weitere Kondensatoren habe ich mir auf Halde gelegt. Durch solche Anleitungen trägst du zum nachhaltigen Umgang mit unseren weltlichen Ressourcen bei. Hut ab und nochmals recht herzlichen Dank.

  85. Auch von mir herzlichen Dank. Ich bin ja mehr Soft- als Hardwerker, aber dank der Anleitung habe mich doch getraut und es hat geklappt.

  86. Hallo Wolfram

    herzlichen Dank für Deine wirklich tolle Anleitung ! Der Austausch hat auf Anhieb funktioniert.
    Das Fehlerbild meiner Centralis Uno war ein sporadisch für mehrere Minuten auftretendes
    Aufleuchten der grünen LED jeweils verbunden mit einem deutlich hörbaren Klacken.
    Da ich die Elkos übers Internet bestellen mußte, war es zwar wegen der Versandkosten teurer,
    jedoch im Vergleich zu „gewerblichen Austauschangeboten“ (Ebay ca. 30 Euro) immer noch
    erheblich günstiger. Die jetzt vorhandenen Reserve-Elkos werden sicher noch gute Dienste bei
    meinen anderen (noch immer funktionierenden) Somfys leisten.

  87. Vielen Dank für die Anleitung zu Reparatur der SOMFY Conimus Schalter.
    Bei mir sind innerhal von 2 Monaten, 3 meiner 11 SOMFY Conimus uno Comfort Schalter ausgefallen.
    Nach dem Auswechseln des Kondensators funktionieren alle drei Schaltuhren wieder bestens.
    Anmerken mochte ich noch, dass bei der Reparatur das 5 Adrige Flachkabel abgebrochen ist.
    Ich habe dieses Flachkabel durch fünf einzele Drähte ersetzt.

  88. Hallo Wolfram,

    vielen Dank für deine präzise Anleitung.

    Ich habe Somfy-Steuerungen aus der 8000er Serie, die enthalten den gleichen blauen Elko. Die Beschwerden sind wie schon von anderen beschrieben. Das Gehäuseinnere des Schalters ist mit einer öligen Substanz verunreinigt. Ich nehme an, dass es sich um das ausgelaufene Elektrlyt handelt. Ist dieses in irgendeiner Form gesundheitsschädlich? Oder braucht man nichts besonderes beachten?

    Wie auch schon mal erwähnt, muss man, um beim 8000er an die Lötstelle des Kondensators zu kommen, zunächst den Trafo auslöten. Was bisher aber noch unerwähnt blieb, ist, dass das Gehäuse mit Hohlnieten verschlossen ist, durch die die Befestigungsschrauben geführt werden. Ich habe diese Hülsen vorsichtig ausgebohrt. Man braucht nur auf einer Seite den umgebörtelten Rand wegzubohren (5er Bohrer) und schiebt die vom Rand befreite Hülse mit einem Durchschlag aus dem Kunststoff. Eventuell sollte man die Hülse beim Bohren von der Gegenseite mit einer Schraube festhalten, damit sie nicht mitdreht.

    Da diese Hülsen sonst wohl nicht zu bekommen sind, um das Ganze wieder zusammen zu bauen, habe ich mir aus dem Baumarkt ein 1 m Messingrohr besorgt, mit 4 mm Außendurchmesser, und zwei 10 mm Stücke abgeschnitten. Diese kommen nach vollbrachter Tat wieder in die Kunststoffteile und werden mit zwei Körnern aufgeweitet und mit einem Durchschlag entsprechender Größe vorsichtig vernietet. Wichtig bei dieser Aktion: Möglichst nicht die Kunststoffteile beschädigen.

    • Bei einem ausgelaufenem Elko empfehle ich eine Reinigung mit Reinigungspray von Kontaktchemie. Gefährlich ist das ausgelaufene Elektrolyt nicht, aber es kann Flecken auf der Kleidung verursachen.

  89. Hallo zusammen,
    Ich hab hier gerade eine Somfy SM 2000-1 Pro. Dachte auch erst…oh schön…bekommste fix hin. Denkste…da sind zwei klitzekleine ELKOS drin mit 25V und 100ųF.
    Da brauch man vorher echt erst ein Schnapps um die kleinen Dinger da raus und wieder rein zu kriegen.

    • Hallo.
      Toll die Seite hier !!!
      Ich habe eine SM2000-1 PRO von 2001. Sie fährt mal 1/3, mal 2/3 oder auch sofort ganz aus. Beim Einfahren das gleiche, aber umgekehrt. Ich habe die Steuerung geöffnet. Die beiden Elkos sehen allerdings optisch i.O. aus. Normalerweise beulen sie aus wenn kaputt. Ist aber hier nicht der Fall.
      – Können die sporadischen Aussetzer bei Aus-/Einfahren mit den Elkos zu tun haben?
      – Können die Elkos auch kaputt sein ohne Ausbeulung?
      Danke

  90. Ich muss schon sagen, dass ich absolut begeistert von dieser selbstlosen Hilfestellung bin.
    Auch bei mir hat der Rollladen nur noch gezuckt. Ich habe eben den neuen Elko in etwa 15 min drangelötet. Ich bin absoluter Lötanfänger, aber es ging dennoch, und der Rollladen läuft wieder wie ne eins.
    Da hat es länger gedauert, den passenden Elko zu finden. Als Tipp für weitere Suchende: für Simfy Chronis Smart wurde ich bei Conrad fündig. Eventuell kann man den Link oben einfügen.
    Nochmal danke für alles.

  91. Hallo zusammen,
    es ist ja schon eine beachtliche Menge an Beiträgen und Erfolgen hier zu finden… Hut ab!
    Meine Frage:
    Da bei mir alles per Funk geht (Cronis RTS) und die Rohrmotoren Somfy-HiPro-Einsteckantriebe direkt angeschlossen sind…
    Haben die Rohrmotoren auch Elkos für Spreicherzwecke verbaut?
    Werkseinstellungen und erstes Anlernen der Funkschalter per „Doppelter Spannungsunterbrechung“ geht.
    Einmaliges Rauf / oder Runterfahren dann direkt auch – nur später oder gleich danach nicht mehr…
    Die Speicherung der Fernbedienung im Rohrmotor scheint verloren zu gehen 🙁
    Hat da schon jemand Erfahrung?
    Kann da jemand helfen?
    Dummerweise sind die Anschlusskabel auch kurz und kommen direkt aus der Wand… im Freiflug löten könnte unbequem werden – jedoch wenn da ne Chance besteht würde ich es versuchen wollen…
    Danke für Eure Hilfe!
    VG Karsten

  92. Hallo Zusammen,
    nachdem ich bei meinem Centralis Uno IB den Elko getauscht habe, war alles wieder gut.
    Leider fängt es jetzt wieder an, der Rolladen läuft nicht und die LED leuchtet dauerhaft.
    Vor kurzem ging die LED nach ein paar mal dran rumdrücken und Steuerung kurz vom Strom nehmen wieder aus und die Steuerung anschl. wieder funktioniert. Jetzt geht aber nichts mehr, so lange die LED an ist.
    Kennt jemand diesen Zustand? Kann es sein, dass der Elko nach wenigen Wochen schon wieder kaputt ist?
    Wäre super, wenn mir jemand helfen kann. Danke vorab.
    VG Bastler

    • Ja es kann sein dass der Kondensator schon wieder kaputt ist. Vor allem dann wenn er nicht genügend Spannungsfestigkeit hat. Welche Spannung hat er denn der von dir verbaute Kondensator?

  93. Hallo ihr guten Ratgeber von Flugwiese, habe gerade 75 Euro gespart! Eure Reparaturbeschreibung für die Somfy Schaltuhr war einfach Klasse. Habe 10 Cent für den Kondensator bezahlt, eingelötet (bin darin ein absolutes Greenhorn) und die Schaltuhr funktioniert wieder. Selten habe ich eine so gute Reparaturerklärung gelesen. Danke an euch.
    Grüße an euch aus Berlin von Peter

  94. Hallo,
    es fällt nach 5 Jahren einer nach dem anderen aus (inzwischen 6 von 12).
    Alle mit dem gleichen Fehler.
    Beim Drücken eines Tasters AUF oder AB, wird ein kurzer Impuls an den Motor gegeben, die Jalousie zuckt kurz.
    (Die Jalousie fährt nicht mehr durch in Endlage).
    Centralis Uno IB VB 709662 B01
    Frage: Ist auch hier der Kondensator defekt? Vielleicht ist der Fehler bekannt…
    Vielen Dank für Hinweise

  95. Hallo Wolfram,

    Deine Anleitung ist Spitzenklasse! Konnte als elektronischer Laie damit gleich zwei meiner Somfi-Schalter reparieren. Ganz herzlichen Dank für die praktikablen Tipps!

    Viele Grüße aus Hessen

  96. Hallo Wolfram,

    ich habe in meiner neuen Wohnung eine Somfy Soliris Uno, die nicht funktioniert. Beim Betätigen der Schalter funktioniert gar nichts und auch die Lämpchen leuchten nie. Ich habe auf gut Glück trotzdem den Kondensator gegen einen Elko von eBay mit den entsprechenden Werten getauscht. Leider hat das nicht geholfen und die Steuerung zeigt weiterhin keine Reaktion. Hast du noch Tipps oder Ideen für diesen Fall?
    Ich hoffe, wir kriegen die Steuerung auch noch hin. Vielen Dank!

    Viele Grüße
    Marcel

      • Hi Wolfram! Danke für den Tipp. Ich habe die Feinsicherung durchgemessen und sie ist leitend. Sie sollte also funktionieren. Ich habe schon in einem anderen Kommentar gelesen, dass es dann schwierig werden kann mit der Reparatur, wenn gar keine der Leuchten am Schalter leuchten. Viele Grüße, Marcel

  97. Hallo Wolfram!
    Auch von mir ein ganz großes Dankeschön für diese tolle und verständliche Anleitung die Du hier zur Verfügung stellst… KLASSE!
    Vielen Dank!
    Schöne Grüße
    Markus

  98. Hallo Wolfram,

    vielen herzlichen Dank, deine Anleitung hat mir viel Geld erspart und die Markise läuft wieder. Ich habe einen etwas robusteren Elko in das Gehäuse gequetscht.

    Herzliche Grüße

    Karl-Heinz

  99. Vielen Dank für die Anleitung, hat super funktioniert und ich habe/werde viel Geld sparen, bei 15 Schaltern um Haus! 🙂

  100. Servus Wolfram,

    Danke für die coole Anleitung. Das werde ich jetzt auch mal bei meinen beiden defekten Steuerung probieren. Ich hatte diese im Netz von privat gebraucht aber (angeblich) funktionstüchtig gekauft und dann kam defekte Ware…

    Hinweis an alle Betroffenen, es gibt aktuell (05/2020) bei eBay sogar Kondensatoren die bis 150° Temperatur beständig sind – das sollte der perfekte Ersatz sein – bauen etwas größer, aber im Gehäuse ist ja seitlich neben der Feinsicherung auch noch Platz…

    https://www.ebay.de/itm/273457888999

    Viele Grüße und danke nochmal
    Martin

  101. Hallo Wolfram, habe selbst schon bei mehreren Steuerungen den Elko mit Erfolg getauscht. Habe allerdings einige die komplett tot sind, d.h. auch die LED leuchtet nicht auf beim bestromen. Die Sicherung ist es definitiv nicht und auch Netzteil und beide Relais sind in Ordnung. Vermute den Fehler auf der Steuerungsplatine. Hast Du da schon mal einen Fehler lokalisieren können und einen Tipp ? Besten Dank und viele Grüße

    • Hallo Klaus, wenn die LED nicht leuchtet wird es schwierig. Dann kann man noch Spannungsregler und die Transistoren auf der Platine prüfen, aber weil das SDM Technik ist, wird das schon schwieriger. Wenn die LED nicht mal bei Anstecken kurz aufleuchten und der Microcontroller kaputt ist, wird der Schalter ein wirtschaftlicher Totalschaden.

    • ja, es gibt 3 Tipps! Hoffentlich Moderator lasst durch den Messege….. Findest Du PDF (Data Scheet ) fur Mikrocontroller PIC6xx und schaust du an welche kontakte kommen die 5V ( ich weiß welche die sind ,aber ich kann hier den Bild nicht senden)
      1. Prüfst du, ob überhaupt kommen die 5Volts zu Mikrocontroller!
      Tipp 2 und 3 nach dem Test mit 5V… ich bin fast sicher, es ist kein Totalschaden! weil von cca 1000 reparierte Schalter ich habe nur 2 kaputte Mikrocontroller getroffen ( Grund war Besitzer Experiment ), kaputte Transistoren max .10 von 1000. Ein mal war in Kurzschluss ein ganz kleine SMD Kondensator und ich hätte die 5V nicht.

      • Hallo Alex. Ich habe hier einen Somfy Centralis uno ib vb liegen. Elko ist neu und die Sicherung intakt. 5V beim Mikrocontroller kommt an. Signal beim drücken der AUF/AB Taster kommt beim Mikrocontroller auch an, nur der Ausgang schaltet nicht. Würdest Du auch auf einen defekten Mikrocontroller tendieren?

      • Hallo Alex, was ist denn so die Hauptursache an Fehlern, wenn die 5 Volt am Microcontroller ankommen, bzw. was kann sein wenn Sie nicht ankommen.
        Danke !

  102. Auch ich habe mit dieser Anleitung schon mindestens 25 Somfy Steuerungen wieder in Gang bekommen, vielen Dank.
    Neuerdings zeigt sich bei einem Rolladen ein anderes Problem; beim Erreichen der oberen Endlage „schlägt“ der Rollladen mehrfach, bevor er zur Ruhe kommt. Und beim Hinunterfahren und stoppen „rutscht“ er manchmal mehrere Zentimeter nach unten durch. Das Tauschen der Somfy Steuerung zeigte leider keine Wirkung.
    Hat jemand so ein Thema schon mal gehabt und kann helfen? Im Voraus schon mal vielen Dank.

  103. Hallo,
    ich habe eine Wintergarten-Markise mit einem Somfy Soliris Uno. Diese funktioniert mittlerweile runter nur noch ein kurzes Stück, rauf aber ganz. Das Runterfahren wurde immer kürzer. Ich habe den Elko gestern ausgetauscht. Funktioniert aber leider trotzdem nicht. Meine Frage: Besteht eine Möglichkeit, die Leitungen, welche in das Steuermodul gehen, so zu koppeln (ohne Steuergerät), um zu testen, ob die Markise dann bis zum Endanschlag ausfährt?

    • ja, es gibt Möglichkeit ohne Steuergerät zum prüfen ( aber wegen Lebensgefahr, diese Arbeit muss ein Fachmann machen) . Aber ich bin fast sicher das Problem bei dir liegt ins Soliris noch – kein Elko Thema.

  104. Hallo liebe Elko-Gemeinde, habe auch beim 3 Somfy-Steuerungen den elko erfolgreich getauscht. Nun habe ich ein ähnliches Problem mit einer Steuerung von Rollotron. Rolläden zucken kurz bzw. bewegen sich max. je 5cm. Hat jemand Ahnung ob es hier auch der Kondensator sein kann? Habe den Art. 9200.

    • Hallo Manni, ich antworte hier mal der alten Elektriker-Weisheit „versuch macht kluch“ 😎 so ein Elko kostet ja nur cent-beträge. Einfach mal probieren 👨🏼‍🔧

  105. Soliris Kondensator erneuert – alles wieder i.O. ! Dankeschön!!!
    Modellbauer sind eben doch Spezialisten! 😉

  106. Ich bin immer noch auf der Suche nach einem Modellbauer der mir meine einlötet, wenn jemand aus dem Raum Hannover jemanden kennt….

  107. Hallo, habe eine Somfy Steuerung im Wintergarten und denn Elko schon getauscht.
    Meine Frage ist nun, wenn ich die Steuerung auf Automatic stelle, fängt die Sonnen Led an zu blinken und fährt die Schalusi nach oben, was sie eigentlich nicht tun soll.
    Was kann ich ausprobieren?

  108. Polarität passt.
    Kann es sein das mein Sonnenwächter defekt ist?
    Wie gesagt, Somfy auf Automatic, blinkt LED Sonnenwächter, nach kurzer Zeit, Jalousie fährt nach ob.
    Sonne scheint und es hat 28 grad.

  109. Hallo Wolfram,
    Bin durch Zufall auf deine Seite gestossen, Gratulation toll gemacht.
    So jetzt zu meinem Problem:
    Meine Solaris Uno Ref. Nr. 710 122 funkt nur an und ab.
    zZ leuchtet auch keine LED , Strom ist vorhanden.
    Soll ich als erstes den Kondensator tauschen ?
    LG Wolfgang

  110. Hallo,
    bin leider mit dem löten nicht so versiert, kann mir von euch einer eine kleine Video Anleitung ins Netz stellen,
    habe eine Cetralis Uno IB, Art. Nr. 709.661 und weiss leider nicht wie ich den Kondensator auslöte 🙁
    Bin Euch sehr dankbar, wenn dies möglich ist.
    LG,
    Margit

    • Hallo Margit, den Kondensator braucht man nicht auslöten. Statt dessen einfach den Draht dicht am alten Kondensator abzwicken. Es bleiben dann zwei Drahrstummel auf der Platine stehen an denen man sehr einfach den neuen Kondensator anlöten kann. Gruss, Wolfram

      • Hallo Wolfram, vielen Dank für deine Information, dann kann ich ja nichts falsch machen.
        Werde vom Ergebnis berichten.
        Danke nochmals für die rasche Antwort.
        Wünsche dir noch einen schönen Tag,
        viele Grüße, Margit

  111. Hallo Wolfram,
    bin gerade auf diese super Seite gestoßen.
    Habe 6x Somfy Uno, bei denen selbst nach ganz kurzem Stromausfall die Zeiten weg sind.

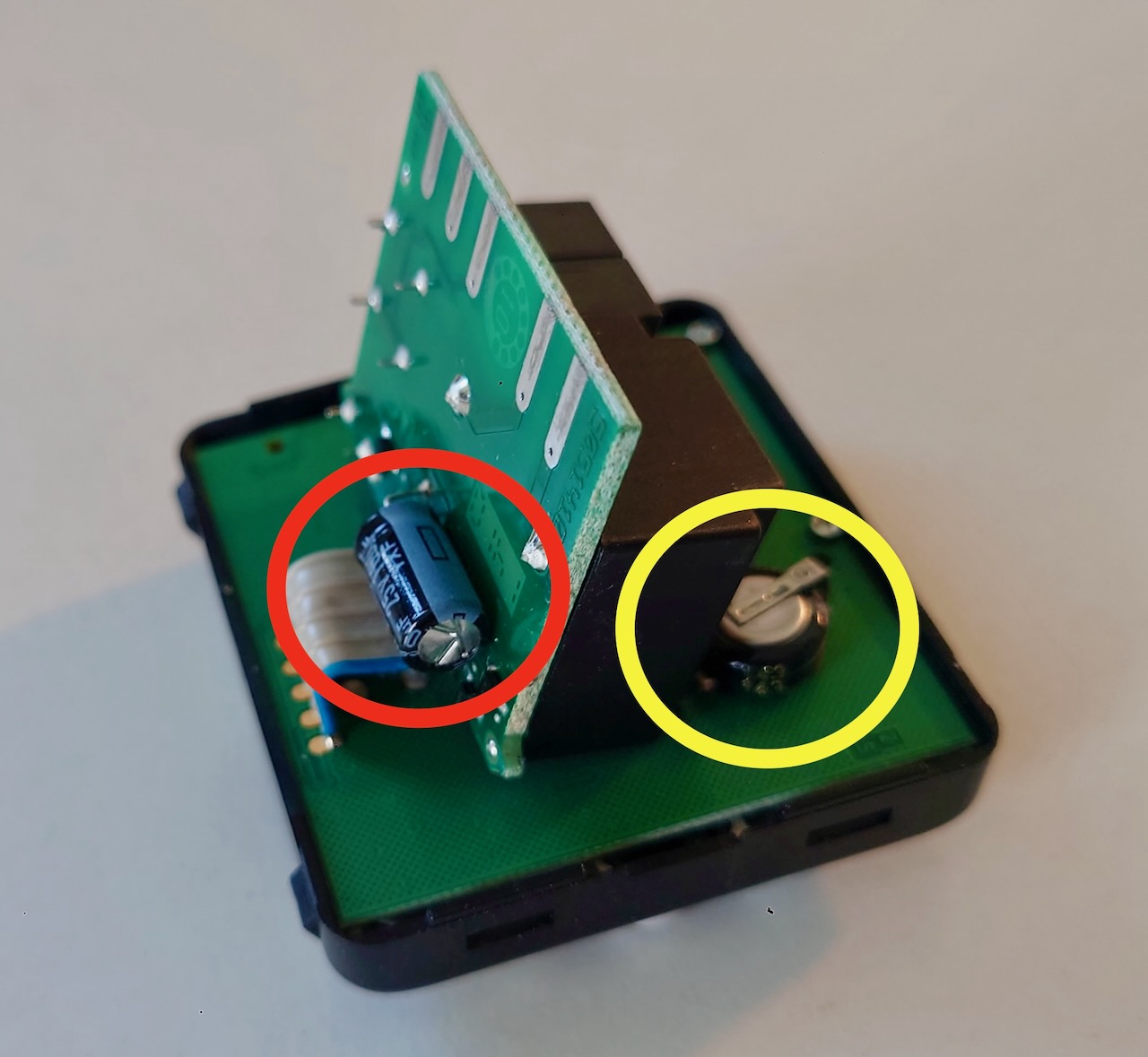

    ich werde mal, wie du beschrieben hast, die Elkos und Gold Cabs tauschen.
    Meine Frage: Sind danach die Einstellungen für die Endanschläge weg?
    Vorab vielen Dank und viele Grüße

    Volker

    • Gute Frage – ich wusste gar nicht dass es sowas gibt 🤓 Da meine reparierten Geräte alle problemlos funktionieren würde ich mal sagen dass diese erhalten bleiben.

  112. Hallo Wolfram,

    auch ich möchte mich heute und hier für die Seite und die detaillierte Anleitung bedanken. Wirklich die Lösung bei meinem Somfy Pro 2000-1 aus 1999.
    10 min Arbeit von 2 ELKO’s für 3,79€ mit Versand und alles geht wieder anstatt 249.-€ für das Nachfolgemodell meiner Somfy Pro 2000-1. Echt genial. Jetzt muss nur noch mal die Sonnen scheinen um mal den normales
    Ein- und Ausfahren der zu überprüfen. Ein Smarthome Update mit einem Shelly 2.5 hat er noch auch gleich bekommen. Jetzt darf die Steuerung mit den Elko’s weitere 20 Jahre halten.

  113. Hallo,
    habe eine Somfy -Line SM 2000 Pro mit Wind-Sonnensensor.
    die Rollos fahren „ohne Wind und Sonne“ selbständig hoch und lassen sich nicht stoppen und runterfahren.
    wenn man den Sensor abhängt, kann man sie bedienen.
    Sensor oder Steuerung defekt ?

    • Da ich die Sensoren nicht habe, muss ich da passen. Sind in den Sensoren Kondensatoren verbaut? Dann diese mal tauschen. Ansonste mal Kondensatortausch an der Steuerung probieren.

  114. Hallo Wolfram,
    auf Basis deiner Informationen habe ich nun mehrere meiner mehr als 20 Jahre alten Somfy Steuerungen CD8010, bei denen der Elko kaputt war, erfolgreich repariert und damit mehrere hundert EURO gespart.
    Vielen Dank für deine Anleitungen.
    Über die Reparatur dieser Steuerungen habe ich eine detaillierte „step by step“ Anleitung mit Fotos geschrieben (pdf-file), die event. für den einen oder anderen hilfreich sein könnte.
    Könntest du mir bitte einen Hinweis geben, wie ich dieses pdf hier hochladen kann.
    Herzliche Grüße
    Hans Lehner

  115. Hallo Wolfram, dito:
    auf Basis deiner Informationen habe ich meine 15 Jahre alten Somfy Steuerung, bei denen der Elko kaputt war, erfolgreich repariert.
    Vielen Dank für deine Anleitungen – saubere Doku !
    VG Hartmut

  116. Hallo, der grundsätzlichen Kritik am Detailsdesign und der Bauelementeauswahl von Somfy muss ich mich leider anschließen. Da wird gespart auf „Cent komm raus“. Am Wind-Sonnensensor von Somfy werden z.B. drei verschiedene Schraubentypen (Schlitz, PH1, PZ1) verbaut, so dass man drei verschieden Schraubenzieher zur Montage benötigt – völlig unnsinnig.
    Aber gerne noch ein Tipp zum proaktiven Verlängern der Lebenszeit der Steuerung. Wir steuern mit Somfy eine Außen-Markise. Die wird bei uns im Winterhalbjahr nicht benötigt. Deshalb habe ich einfach einen Schalter vor die Stromversorgung (230V~) der Steuerung eingebaut. Da wird dann im Winter einfach ausgeschaltet und mehrere Monate Wärmeenergie am Kondensator eingespart. Das ergibt mindestens einen Faktor 1,5 Lebenszeit. Wer es ganz komfortabel mag, der nimmt einen Schalter mit Kontrollleuchte. Je nach Steuerung muss man eventuell im Frühjahr die Steuerung wieder „anlernen“.

  117. Moin danke für eure Tipps. Habe dadurch echt Geld gespart und selber die Steuerung, durch die Anleitung, repariert. Macht weiter so. Danke

  118. Hallo Team, da meine Somfy Steuerung seit gestern streikt, habe ich sie ausgebaut und wollte wie oben beschrieben den Kondensator tauschen. Aber bei meiner Steuerung (centralisuno rts, BV 202 0159) sehen die Kondensatoren anders aus. Es gibt offenbar 2 Stück. einen größeren und einen kleineren.
    Ich weiss auch nicht, ob diese gelötet oder nur gesteckt sind.
    Kennt sich da jemand aus?
    Vielen Dank und Gruß
    Klaus Barth

  119. Hallo Wolfram,
    die Bezeichnung ist schwer zu lesen da beide Kondensatoren (aufrecht wie Türme) dicht beieinander stehen und sich die Schrift gegenseitig verdecken. Auf einem steht: 1110-? ELNA CE 105°, auf dem anderen ist nur das Zeichen für die Kapazität zu erkennen aber nicht die Zahl. Löten könnte man nur auf der Rückseite der Platine, aber dort sind die Lötstellen nicht zu erkennen. Auch sitzen beide „Töpfe“ auf einem niedrigen Plastiksockel.
    Ich habe auch schon nachgeschaut aber die „centralisuno rts, BV 202 0159“ Steuerung scheint es nicht mehr zu geben. Vielleicht muss ich am Ende doch eine Nachfolge-Steuerung einbauen. Gibt es da Empfehlungen?
    Danke im voraus für die Antwort.
    Viele Grüße
    Klaus

  120. Ich habe meine bei Conrad bestellt,
    7963544-846 FR-A100U25 und 7963544-357 EECS 220m 5,5A steht auf den Tüten, die liegen hier immer noch rum und warten auf jemanden der sie mir einlötet weil ich mich noch nicht rangetraut habe mangels sehr beschränkter Fähigkeiten in dem Bereich….

  121. Bonjour

    J’ai une horloge CHRONIS UNO qui ne fonctionne plus normalement. je peux programmer les montés et descente de mon volet roulant mais à l’heure venu j’entend juste que le volet descend de 5 mn.
    Est ce que je dois changer le condo ? je vois pas trop comment ouvrir le boitier !!
    Pour info le moteur du volet vient d’etre changé.
    Merci pour vos réponse
    Cordialement
    Philippe

    • Google Übersetzer: ch habe eine CHRONIS UNO Uhr, die nicht mehr normal funktioniert. Ich kann das Auf und Ab meines Rollladens programmieren, aber wenn es soweit ist, höre ich nur, dass der Verschluss 5 Minuten nach unten geht.
      Muss ich die Wohnung wechseln? Ich sehe nicht wirklich, wie ich den Fall öffnen soll !!
      Zu Ihrer Information, der Verschlussmotor wurde gerade gewechselt.
      Danke für deine Antworten
      herzlich
      Philippe
      —– Meine Antwort ——-
      Den Kondensator zu wechseln könnte helfen. Leider kenne ich dieses Gerät nicht. Ein Kondensator kostet nicht viel, es ist einen Versuch wert.
      —- Google translate ———
      Changer le condensateur peut aider. Malheureusement, je ne connais pas cet appareil. Un condensateur ne coûte pas cher, ça vaut le coup d’essayer.

  122. Hallo, Wolfram,

    Du scheinst Dich mit der Somfy-Markisensteuerung auszukennen. Bei mir tritt folgendes Problem auf:
    1) Ich habe eine alte SM 2000.-1 (seit 1994 in Betrieb)
    2) Irgendwann einmal sind an dem Windfühler die kleinen Becherchen versprödet und abgebrochen, d.h. die Windschuitzfunktion war nicht mehr gegeben.
    3) Vorigen Herbst habe ich einen neuesn Windquirl gekauft und montiert.
    4) Seitdem spinnt die Windschutzfunktion nur noch. Die Markise geht beim geringsten Lüftchen wieder hoch.

    Jetzt habe ich gerade mal die Steuerung aus der Unterputzdose genommen und den Windsensor abgeklemmt. Die Markise funktioniert jetzt, allerdings ohne den Windschutz.

    Dann habe ich ein einfaches Multimeter genommen und den Widerstand an den beiden aus den Klemmen gezogenen Drahtenden gemessen. So lange der Sensor stillsteht, ist der sehr hoch (mit dem Gerät nicht messbar). Sobald der Sensor sich bei einem leichten Lüftchen konstant dreht, bricht der Widerstand zusammen auf praktisch 0 (wie wenn ich die Messspitzen direkt zusammenhalte). Bei ganz langsamem Lauf des Sensors schwankt der Widerstand so um die 5 Ohm rum.

    Könnte das sein, dass ich da einen falschen oder defekten Windfühler habe – oder ist das normal und die Steuerung spinnt?

    • Ich muss Dich leider enttäuschen. Außer dass ich unsere defekten Somfiy-Rolladensteuerungen repariert habe, kenne ich mich den komplexeren Somfy-Systemen leider gar nicht aus. Bei mir sind nur 8 Stück dieser einfachen Somfiy-Steuerungen verbaut, ohne Sensor, ohne sonstigen Schnick-Schnack.

  123. Hallo Wolfram,

    ich habe 5 Rollladensteuerungen Somfy IntelliS im Einsatz.
    Nun hat einer davon Macken, ähnlich wie die oben beschriebenen.
    Er lässt sich nicht mehr programmieren, blinkt dauernd und der Rollladen
    bewegt sich nur noch schrittweise.
    Kann ich den IntelliS genau so reparieren, wie den Memoris uno,
    oder benötige ich dazu einen anderen Kondensator?
    Im Voraus vielen Dank
    Norbert

    • Ich kenne die von Dir beschriebenen Somfiy Steuerungen nicht, kann aber sagen dass bisher bei allen Steuerungen die ich gesehen habe ein Elko von 100uF 25v verbaut war. Also einfach mal aufmachen und reinschauen.

      • Von einem Reparaturservice habe ich folgende Auskunft bekommen:

        der Schalter kann nicht repariert werden.
        Das liegt an der „Single Chip“ Bauweise.
        Der Schalter besteht praktisch nur aus einem Chip.

        Werde ihn aber trotzdem mal öffnen und reinschauen.

        • Hi, vielen Dank für die tolle Anleitung! Ich habe eine Soliris IB Steuereinheit, die nun nach dem Winter nicht mehr so richtig will. Tot ist sie nicht, sondern sie lässt einfach alle LEDs Dauerrot leuchten. Am Windpoti habe ich auch schon gedreht, daran liegt’s wohl nicht.

          Könnte eine solche Thematik auch mit dem Kondensator zu tun haben….?

          Danke und alles Gute,

          Florian

          • Was soll ich sagen? Sehr wahrscheinlich ja, ich kenne aber nicht alle Sompfy Komponenten. Hier ist einfach ein wenig Mut zum Experimentieren gefragt. Bitte einfach ausprobieren und dann hier berichten, ob es geklappt hat. Wenn Du es ganz toll machen willst, mache noch ein paar Fotos von Deinem Somfy-Schalter und schick mir diese per Email – dann kann ich den Blogartikel hier ergänzen.

        • Na ja, der Reparaturservice hat vielleicht keine Lust oder nur wenig Ahnung. Deine Symptombeschreibung deutet sehr stark auf das Kondensatorproblem hin.

  124. Hallo Wolfram
    Nach dem langen Winter funktionierte die Markise nicht mehr.
    Spannung liegt an. Feinsicherung hat Durchgang.
    Letztes Jahr fiel mir auf, dass ich mehrfach „drücken“ musste, bis die Markise in der Endstellung war bzw. ich musste „gedrückt“ halten.
    Und auf die Funktion des Wind- und Lichtsensors „verzichtete“ ich aus Vertrauensgründen, weil mal bei einem Sturm die Markise nicht einzog und dadurch komplett beschädigt wurde (vermutlich mein Einstellungsfehler).
    Verbaut ist eine Solaris Uno 710122 A01 GJ 217.
    Und nun die Gretchenfrage; was könnte denn das Problem sein?
    Ich danke für die super Beiträge und ganz speziell Wolfram.

    • Wenn die Steuerung schon ettliche Jahre auf dem Buckel hat, tippe ich auf defekten Kindensator. Ansonsten kenne ich das Teil im Detail leider nicht.

  125. Bevor ich lange im Internet suche frage ich lieber gleich hier, seit heute morgen läuft ein Rolladen nur einige Zentimeter hoch und bleibt dann stehen, mit unzähligen kleinen Schritten ist er jetzt auf, kann dieses Verhalten auch mit dem Elko zusammenhängen? Bisher war das Problem nur der Verlust der Uhrzeit. Wäre schön wenn sich da jemand auskennt…..

  126. Zu Florian vom 20.4.21:
    Meine Soliris IB hat auch vor einigen Jahren nach dem Winter nicht mehr funktioniert!
    Ursache: ELKO kaputt
    Reparatur: 2x schwarzes Schutzgehäuse abziehen (diese Sompfy-Type lässt sich im Vergleich zu anderen Typen relative leicht öffnen), alten ELKO knapp über Printplatte abzwicken und neuem mit 100uF, 25V, 85 Grad an den verbliebenen Stummeln anlöten — und alles wieder ok.
    Gutes Gelingen 🙂

  127. Zu Stefan vom 19.4.21:
    Meine CD 8010 hatten ähnliche Symptome im Automatikbetrieb. Im Lokalmodus konnten sie normal Auf/Ab gefahren werden.
    Ursache: ELKO kaputt
    Reparatur: siehe detaillierte Anleitung oben
    Gutes Gelingen 🙂

  128. Herzlichen Dank für deine ausführliche Anleitung, die mir eine Messung der Steuerplatine erspart hat, der Elko war schon auf meiner üblichen verdächtigen Liste 😉 weiterhin viel Erfolg und alles Gute, beste GRüße von Andreas aus Würzburg

  129. Hilft hier zwar nicht direkt, aber meine 21 Jahre Somfy Steuerung geht nach Elko Tausch wieder perfekt. Der Tipp war sogar so gut, daß meine ISDN Anlage kürzlich nach einen Stromausfall auch nicht mehr hoch kam und nur der Start Elko nach 22 Jahren trocken war. Hab ihn getauscht für 27 Cent und siehe da, geht wieder anstatt für viel mehr ein neues Board zu kaufen.

    Also Elko nach 20 Jahren scheinen ein Problem zu sein.

  130. Moin, ein herzliches Dankeschön auch von mir. Unsere Markisensteuerung SM 200 PRO 1 hat auch bden Dienst nach 18 Jahren quittiert. Sie hat sich eingebildet es ist immer Sturm draußen. Nach Tausch der beiden Kondensatorten läuft sie wieder perfekt. Allerdings es lauert noch eine Falle auf Euch, der Sicherungshalter.
    Die Sicherung wird in den Deckel des Halter eingeklipst und so dann in den Halter eingesetzt. Versäumt man es die Sicherung samt Deckel vor der Demontage des Netzteils zu entfernen, schert der Sicherungshalter samt den dazu gehörenden Leiterbahnen von der Platine ab. Das merkt man garnicht, weil man denkt das sind die Rastnasen, die das Netzteil am Platz halten. Mit etwas Draht, Geschick und 2 Komponentenkleber ließ sich das auch wieder in Ordnung bringen

  131. Hallo wir haben Somfy Centralis Uno RTS Steuerelemente. Eines davon leider defekt. Nach dem Öffnen des Gehäuses habe ich leider Festgestellt, dass dort kein Kondensator wie auf den Bildern hier zu finden ist. Hat jemand zufällig auch diese Steuerung und diese schon repariert und kann mir weiterhelfen? Sind diese 2 verschieden großen grauen Zylinder zu tauschen? Einer hat die Aufschrift 220 35A 2D9 und der zweite kleinere 330 6A 2N7
    Ich bin leider selbst ein Laie, hätte aber jemanden der das Löten übernimmt, wenn ich Platine und Bauteile bringe…

    • Hallo Sabine, ja, Du hast die Kondensatoren richtig identifiziert. Es sind wahrscheinlich SMD Typen ähnlich wie auf diesem Bild von Michael.
      Der Kleinere ist der Goldcap, der große ist der 220uF 35V Elko.

  132. Ein toller Beitrag und ich bin gleich hoch motiviert an meine beiden defekten Somfy Centralis UNO RTS gegangen, um sie zu reparieren.
    Die Enttäuschung kam dann, als ich feststellte, dass meine Steuerungen gar keinen ElKo an besagter Stelle haben.
    Leider kann ich hier kein Bild posten.
    Hast Du eine Idee woran es liegen könnte oder welches das defekte Bauteil bei dieser Steuerung sein könnte?

    • Hallo Michaeö, danke für das senden der Bilder. Du hast da auch Kondensatoren, nur sehen die anders aus. Es sind SMD Elkos mit 220uF / 35V Ich habe diesen auf dem Bild rot markiert. Man sieht auch eindeutig dass der 220uF Elko kaputt ist – er hat sich aufgebläht und ist ausgetrocknet – muss also getauscht werden.
      BILD1 ELko 220uF 35V SMD Ausführung

  133. Die Elkos bei RTS sind verdammt zuverlässig(Langlebende) . Bei RTS es gibt viele Probleme und fast nie die Elkos. 50% TDA xxxx Probleme gibt, 30% die andere kleine Bausteine, dann den PIC xxxx 10% usw.
    Wenn bei normalen Centralis mann kann ausprobieren die Elkos zum Tauschen, bei RTS keine Chance ohne gute Kenntnisse.

    • Danke Wolfram und Alexandru für die Hilfe. Meine Platine schaut genauso aus wie die von Michael, allerdings ist sind die beiden Dinge bei mir eben und nicht aufgebläht. Ich hab schon befürchtet, dass es nicht so einfach wird, das Glück habe ich leider selten. Zur Reparatur nach Deutschland schicken zahlt sich nur mit dem Hin und Rückversand leider nicht aus, um 15-20 Euro mehr bekommt man Online neue. In Österreich finde ich leider niemanden der das machen will/kann.

      Vielen Dank dennoch!

      • Der kleine Elko kann auch ohne zu blähen kaputt gehen. Aber ja, Versandkosten bei Grenzüberschreitungen ist immer ein leidiges Thema.

  134. Ich habe auch einen Somfy-Steuerung und ab und zu kommt es nun vor, dass die Rollläden weiterlaufen und sich nicht stoppen lassen. Nun wollte ich mir die Steuerung auch mal genauer anschauen und bin bei meiner Recherche auf diese Reparaturanleitung gestoßen. Ich bin erstaunt, dass nur so wenig Werkzeug notwendig ist. Ich besitze nur einen einfachen Lötkolben, mir war gar nicht bewusst, dass es bei so kleinen Teilen sinnvoller ist, einen Lötkolben mit maximal 30 Watt zu verwenden. Ich werde mal meinen Nachbarn fragen, ob einen passenden Kolben hat.

  135. Hallo liebe Gemeinde,
    nachdem ich nun endlich meine neuen Elkos für meine beiden defekten Somfy Centralis UNO RTS bekommen habe (keine SMD sondern „normale“ – 220µF, 35V, 105°) habe ich mich gleich ans auslöten der alten und einlöten der neuen Elkos gemacht.
    Ergebnis – ein Teilerfolg.
    Eine Steuerung funktioniert jetzt wieder einwandfrei – per Schalter und per Zentralsteuerung über Funk.
    Die andere macht gar keinen Mucks mehr – weder über die Schalter noch über Funk.
    Wer weiß woran das nun liegt.

    In Summe haben mich die 5 Elkos (3 in Reserve) nun 1,25 € beim Elektronikbauteile Händler meines Vertrauen (Segor Elektronik in Berlin) gekostet. Selbstabholer, und somit nicht einmal Versandkosten 🙂
    Hat sich also gelohnt im Vergleich zu 145,- € für einen neue Steuerung.

    Danke an Wolfram für den tollen Blog und die Tipps.

  136. Hallo zusammen, danke für die Anleitung und den regen Austausch. Auch ich habe schon einige Hundert Euro gespart und repariere mit Leichtigkeit die Steuerungen für Familie und Freunde. Seit kurzem habe ich folgende Symptome beim Rohrmotor, die ich gern teilen möchte. Der Rollladen fährt nicht mehr oder nur noch mit „Anschubhilfe“ hoch. Begonnen hat es damit, dass der Rollladen in Zwischenposition (also z.B. in Verbindung mit dem Sonnensensor) erst ganz herunter gefahren werden muss, um dann wieder eingefahren werden zu können. Die absichtliche Ermüdung ist hier ebenfalls auf einen Kondensator sowie auf zu geringe Motorleistung zurückzuführen. Achtet also darauf, beim Kauf eines neuen Rohrmotors besser eine Leistungsstufe höher als von Somfy empfohlen zu kaufen. Für meinen Rollladen mit ca. 3,5 m2 bedeutet dies statt 15 Nm besser die 20 Nm Variante. Falls Ihr vor dem Kauf eines neuen Motors lieber erst den Kondensator tauschen wollt, findet Ihr bei Youtube ein Video vom User „fruchtgummi79“ ein gutes Video. Lesenswert sind auch dort die Kommentare.

  137. Vielen Dank für die wunderbare Anleitung. Mein Somfi Rolladensteuerung Baujahr 2016 hat nach 15 Jahren den Geist aufgegeben. Bewegungen gingen nur schrittweise durch mehrmaliges Drücken. Nach dem Austausch des Kondensators läuft´s wie neu.

  138. Hallo!

    Hat denn jemand schon das Teil mit Batteriebetrieb erfolgreich reparieren können? Ich sehe dort nirgends so einen Kondensator wie oben auf den Bildern….

    Danke vorab!

    SG, Manuel

  139. Ganz lieben Dank für diese Anleitung. Damit konnte ich selbst als komplett unerfahrene Löterin mit Kondensatoren von Conrad (die von mir über amazon bestellten waren leider zu groß, aber ausgebauten Schalter mit zum Conrad nehmen und dem netten Mitarbeiter unter die Nase halten hat das Problem gelöst) wenigstens erstmal die Schalter wieder in Gang bringen. Ich habe meinen Mangel an Erfahrung damit ausgeglichen, dass ich bei den neuen Kondesatoren die Drähte unten zu kleinen Ösen gebogen und diese dann über den stehen gebliebenen Draht des alten Kondensators geschoben habe. So kann beim Verlöten nichts mehr verrutschen. Das Entlöten wird dann evtl. beim nächsten Austausch etwas kniffliger, aber hoffentlich hinzubekommen sein. 😉

    Leider habe ich zusätzlich das Problem der vergessenen Programmierung. Da muss ich mir dann wohl noch einen erfahreneren Löter suchen. Werde es mal mit einem repair-Café versuchen. Aber erstmal muss ich die richtigen Kondensatoren auftreiben.

    Bei 8 Schaltern dank dieser tollen Anleitung viel Geld gespart. Und vermutlich nicht nur einmal. Danke!!!

  140. Achso, kann mir noch jemand sagen, welchen GoldCap Stützkondensator ich brauche für den in der Reparatur beschriebenen Schalter? Danke!

  141. Hallo,

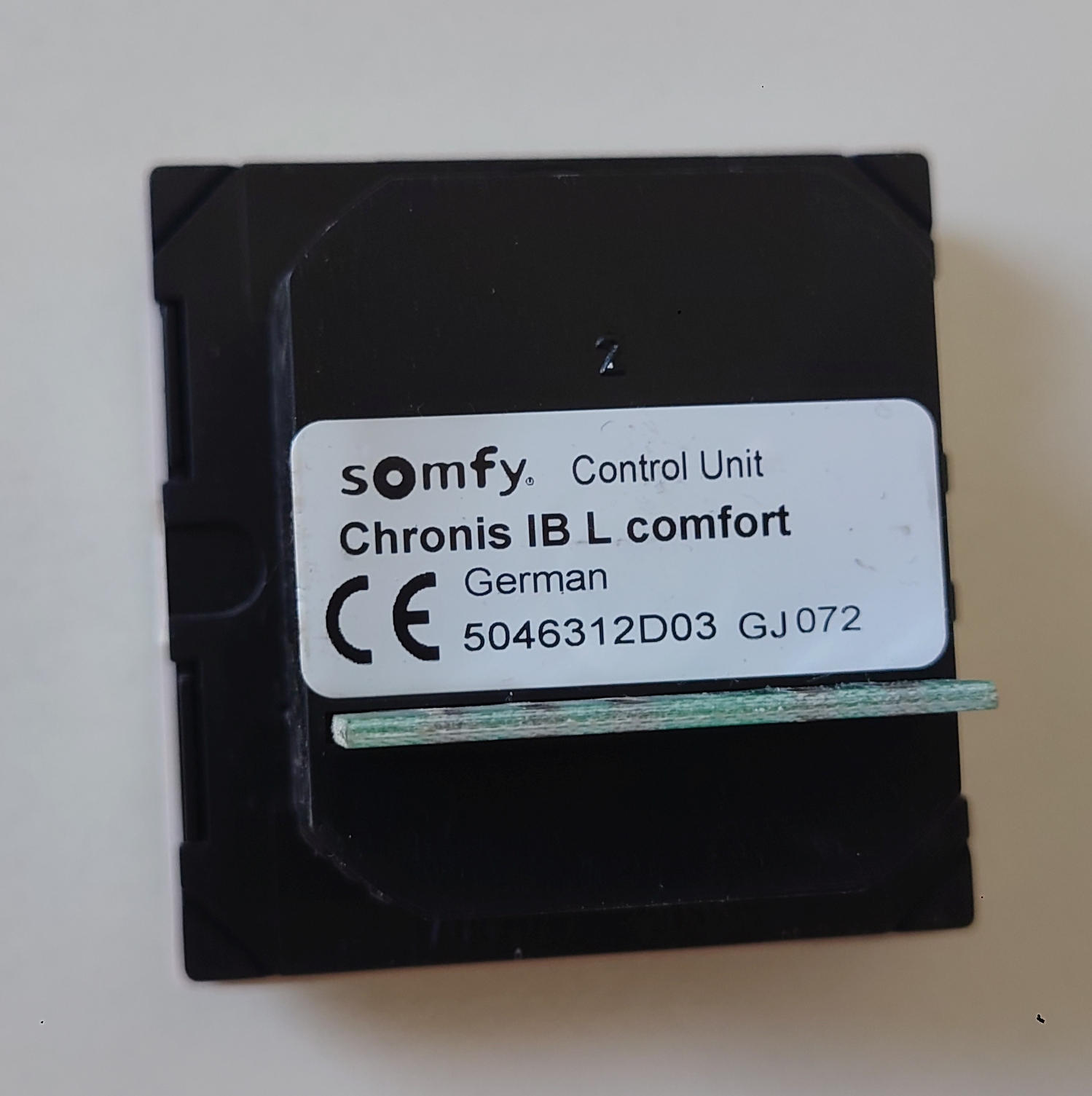

    Ich bin gerade dabei zwei vorhandene Chronis Uno L Comfort-Steuerungen mit Hilfe von IZYMO-Modulen auf Funkbetrieb umzurüsten und sie dann in die TAHOMA-Box einzubinden. Während den Verkabelungen muss ich wohl entweder die Glassicherung und/oder den beschriebenen Transistor gelyncht haben. Dank der hervorragenden Beschreibung habe ich beide Teile gleich bei AMAZON bestellt.

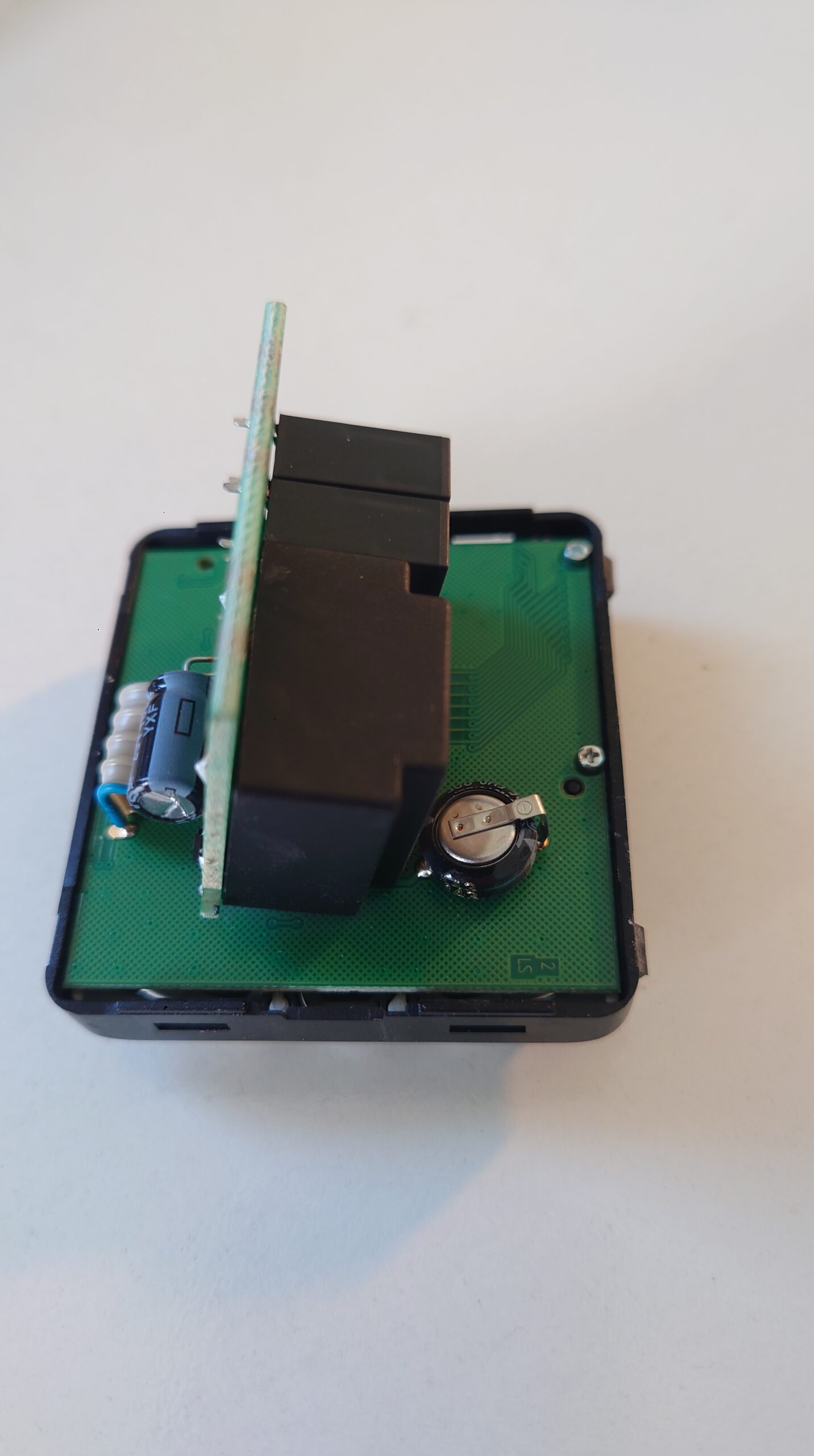

    Ich habe jedoch eine Frage: Beim Auseinandernehmen der COMFORT-Steuerung ist ein Rundschnurring herausgefallen, den ich jedoch nicht mehr zuordnen kann und der scheinbar keine Funktion hat. Kann jemand helfen?

  142. Nachdem ich einen neuen ESKA Sicherungseinsatz Typ F 3,15A / 250V eingebaut habe, funktionierte der Rollladen über die Steuerungstasten wieder einwandfrei. Während des Installationsprozesses des IZYMO-Moduls brannte die Sicherung jedoch immer wieder durch. Die Kabelverbindungen zwischen der Chronis-Steuerung und dem IZYMO-Modul (in separater Verteilerdose) sind o.k.

  143. Vor knapp einem Jahr habe ich den Somfy Centralis Uno RTS getauscht. Danach hat es wieder funktioniert. Seit 3 Wochen fährt der Rollladen in etwa 25 % der Fälle morgens nicht mehr hoch. Er fährt nur etwa 2 sec. hoch und stoppt dann.
    Mit der Fernbedienung RTS L geht es aufwärts, wenn ich vorher kurz abwärts drücke und dann aufwärts.
    Könnte die Centralis Uno RTS wieder defekt sein oder wäre mit einem Reset geholfen.
    Gab es diesen Fehler schon einmal?
    Für Tipps wäre ich sehr dankbar.

  144. Beim Batterien wechseln ist die Uhrzeit nicht mehr vorhanden! Wie kann ich sie einstellen.

    • bei uns fährt der Rolladen auch nur etwas hoch u.dann ist stopp drücke ich manuell runter und sofort wieder hoch dann funktioniert es wieder

  145. Bitte um Hilfe.
    Seit ca. 14 Jahren habe ich bei meinen Rollläden eine Somfy Steuerung verbaut. Bei den 8 Stationen habe ich bis jetzt, ca. 20 Stück Centralis Indoor RTS verbraucht.
    Ist eine Reparatur möglich und was brauche ich dazu ?
    Bitte um Hilfe, Vielen herzlichen Dank.

      • Sry, habe vergessen den besagten Empfänger zu beschreiben.
        Es handelt sich um den Funkempfänger , Somfy – CENTRALIS – INDOOR – RTS
        Vielen herzlichen Dank und schöne Weihnachten allen hier.
        Hans

  146. Danke Herr Wolfram
    Ihre gute und Detail reiche Anleitung hat mir 99€ gespart und zudem der Held meiner Tochter und der Frau 😂😂
    Liebe grüße Pit

  147. Danke Herr Wolfram
    Ihre gute und Detail reiche Anleitung hat mir 99€ gespart und zudem bin ich jetzt der Held meiner Tochter und der Frau 😂😂
    Liebe grüße Pit

  148. Guten Morgen Wolfram,
    herzlichen Dank für die detaillierte Anleitung, hat geklappt; hätte ich das mal früher gewusst, hätte ich mir viele unnötige Ersatzbestellungen gespart. Anfangs, d.h. ca. 2010, ließ ich sogar dazu (d.h. unnötiger Wechsel der Steuerung) einen Rolladenbauer kommen… Gleichwohl wird es mehr ’smart home‘ bei mir nicht geben. Klasse, wenn’s funktioniert, aber eben nur dann.
    Nochmals danke!
    Christian

  149. Hallo Wolfram,
    vielen Dank für Deine tolle Anleitung mit der ich als totaler Laie durch Austausch des Elkos eine Somfy-Steuerung wieder hinbekommen habe. Unter den hier gemachten Komentaren fand ich auch den folgenden von Willi Enderle am 01.06.20:
    „Neuerdings zeigt sich bei einem Rolladen ein anderes Problem; beim Erreichen der oberen Endlage „schlägt“ der Rollladen mehrfach, bevor er zur Ruhe kommt. Und beim Hinunterfahren und stoppen „rutscht“ er manchmal mehrere Zentimeter nach unten durch. Das Tauschen der Somfy Steuerung zeigte leider keine Wirkung“.
    Genau dieses Problem habe ich nun! Du tipptest auf „defekte Endschalter im Rolladenkasten“
    Nun meine Frage: kann man diese auch tauschen oder reparieren oder kannst Du mir noch einen Tipp geben?
    L.G. Chris

  150. Hallo,
    „Und beim Hinunterfahren und stoppen „rutscht“ er manchmal mehrere Zentimeter nach unten durch.“ ist meistens die Bremse. Einfach mal bei Youtube nach „Somfy Rolladenmotor zerlegen“ suchen. Das Video gibt Aufschluß.
    Grüße, Stephan

  151. Hallo,
    habt Ihr vielleicht eine Reparaturanleitung für eine „Somfy SM 2000 – 2 Pro“?
    Die Markise fährt nur 0,5 Meter aus obwohl sie 3 Meter lang ist.

    Danke für eure Infos im Voraus sagt euch

    Franz

  152. Guten Morgen,
    ich habe den alten Typ der Somfy CD 8000. Die Stuerung macht Geräusche als wenn ein Relais klappert.
    Auch wenn man BUS und Leitung zum Motor abklemmt, also nur den Netzanschluss hat und eine der Tasten Rauf / Runter drückt.
    Ich habe Bilder gemacht, finde aber nichts zum Hochladen.
    Mein Problem beginnt schon beim Öffnen des Gehäuses.
    Kann ich hier eventuell Hilfe bekommen?

      • Ein Mitarbeiter vom http://www.repaircafe-bergstrasse.de hat mit privat geholfen und den Elko zur Glättung der Gleichspannung ausgetauscht. Die Hohlniete zum Zusammenhalten des Gehäuses mussten aufgebohrt werden. Das Auslöten des alten Kondensators hätte ohne Lötzinn-Absaugung vermutlich Probleme bereitet. Es wurde ein neuer Elko mit größerer Kapazität eingelötet.
        Die Anlage funktioniert wieder ohne Probleme.

  153. Hallo zusammen,

    super Anleitung hier- echt klasse.
    Ich habe einen Solaris UNO der an sich funktioniert- bis auf die Windüberwachung. Wenn ich den Test nach Anleitung mache, blinkt das gelbe LED anstatt dauerhaft zu leuchten. (Windpoti auf Minimum, Sonnenpoti auf test).
    wenn ich die Sonneneinstrahlung anschalte funktioniert dies auch. Die Windüberwachung aber nicht.
    Die Verkabelung habe ich bereits geprüft.
    Kann das auch ein Kondensatoreproblem sein, oder habt ihr evtl. eine andere Idee?

    Danke Gruß Flo

    • Ferndiagnose ist immer schwer – zumal die Symptome ganz unterschiedlich sein könen. Da aber ein Kondensator nur wenige Cent kostet kann ich hier nur sagen: Versuch macht klug: Also einfach mal austauschen.

  154. Hallo Wolfram,
    vielen Dank für die sehr gute Anleitung zum Austauschen der Elektrolytkondensatoren. Bei mir sind im ganzen Haus die Variante „Centralis UNO RTS“ verbaut. Nachdem ich die beiden SMD Elkos getauscht habe lassen sich die Rolladen wenigstens manuell wieder ansteuern und zum Rauf -und Runterfahren bringen. Die zentrale Steuerung über die Funk Programmschaltuhr „Cronis RTS/RTS L“ konnte ich dadurch leider nicht wieder erreichen. Aber immerhin viel Geld gespart. Danke😉

  155. Die Sicherung im soliris uno ist nur für die angeschlossenen Geräte (Rollläden, etc.) wirksam und schützt die Soliris-Relaiskontakte, falls zu große Lasten angeschlossen werden, oder diese selbst defekt sind und einen Überstrom verursachen. Das soliris selbst ist damit nicht abgesichert und daher leuchten die LEDs auch mit defekter Si. Das Gerät arbeitet ganz normal, nur bekommen die Rollläden keinen Strom und das täuscht einen Defekt des soliris vor; dabei braucht nur die Sicherung gewechselt werden.

  156. Hallo Wolfram,
    auch ich möchte mich erst einmal für die tolle Anleitung bedanken. Habe hier eine Chronis RTS L comfort, welche die Uhrzeit nicht mehr richtig speichert. Versucht man die Uhr zu stellen, wird das komplette Display angesteuert. Es erscheinen alle Segmente in dem Display. In den Kommentaren habe ich gelesen, dass Du Dich damit nicht mit dem Model auskennst. Evtl. hast Du dennoch einen Tipp für mich. Gehäuse habe ich bereits geöffnet und könnte ein Foto bereitstellen. Auf der Platine befindet sich kein Elko oder Goldcap. Welches Bauteil sollte ich ggf. mal probieren auszutauschen?

  157. Meine Somfy Chronis Uno smart habe ich soeben erfolgreich reaktiviert durch den Tausch des radialen Kondensators. Das Display hatte nichts mehr angezeigt und alle Tasteneingaben hatten keine Reaktion zur Folge. Vielen Dank! Hat mir eine Stange Geld gespart.

  158. Leider war die Freude über die Reparatur meines Somfy Chronis Uno smart nicht von Dauer. Nach einem Tag hat das Display nichts mehr angezeigt und die Tasten waren ohne Funktion. Nach rausziehen der Steuerung, einigen Minuten warten und erneutem reinstecken läuft die Steuerung wieder… bis sie wieder ausfällt. Da muss wohl noch etwas anderes defekt sein. Ich habe mir jetzt die Rademacher 2650 Steuerung eingebaut, mal sehen wie lange die funktioniert.

  159. Lieber Hans; Du bist mein Held.
    Unglaublich. Ich hätte nie gedacht, dass es funktioniert aber gestern habe ich meine erste „Löt-Arbeit“ seit mehr als 25 Jahren in Angriff genommen und konnte beiden defekten Schalter (SOMFY Memoris Uno) mit Hilfe Deiner detaillierten Anleitung selber reparieren. Die Investition in den 30.- CHF Lötkolben sowie 4 neue Kondensatoren (2 Reserve) für 5.- CHF haben sich mehr als gelohnt.
    Vielen Dank Hans!

  160. Adrian, das freut mich, dass meine Anleitung sogar in der Schweiz gute Dienste leistet.
    Grüezi aus Österreich, Hans L.

  161. Hallo Wolfram

    Dein Tip zum wechsel des Elko`s hat mir sehr geholfen .
    Auch die genaue Anleitung zum Aus- und Einbau des Elko`s mit
    Bildern ist perfekt !
    Mach weiter so
    Danke !

  162. Hallo Wolfram,

    ich habe ein Problem mit zwei meiner Funk-Rollladensteuerungen vom Typ „Somfy Smoove 1 IN RTS“ (Art. Nr. 1810873B.) Die funktionieren über Touchflächen und bestätigen einen „Tasten“druck normalerweise mit einem „Klick“-geräusch und dem Blinken einer LED. Mittlerweise kommt aber nichts mehr. Bei einem Batterietausch hatte sie kurz wieder getan, dann aber wieder nicht. Ich vermute auch die Kondensatoren. ABER: Auf der Platine sind kein Rundkondensatoren verbaut. Nur mehrere kleine eckige Bauteile in Millimetergröße. Möglicherweise sind das SMD-Elkos. Mir ist es aber nicht möglich hier einen Defekt zu lokalisieren. Ich habe davon Bilder erstellt und könnte die zur Verfügung stellen.
    Hast du mir hierzu einen Tipp?
    Vielen Dank für deine super DIY-Seite.

  163. Ich habe eine Anlage komme mit der Programmierung nicht zurecht. 3 Fachleute -Fensterfirmen
    versprechen Abhilfe – es wird immer schlimmer. Wer kann mir helfen?
    Probleme:
    3 Fenster Jalousien werden nach Sonnenaufgang/Sonnenuntergang gesteuert,
    außerdem bei Sonnenschein . Steuerelement wurde ausgetauscht. 1 Jalousie reagierte nicht auf Sonnenschein. Heute, nach einer erneuten Reparatur reagiert keine Jalousie automatisch nur mit der Fernbedienung. Wer kann mir in der Nähe von Erfurt helfen?

  164. Meine Somfy Centralis Läuft wieder gut, was ich die Ältere nicht entsorgt habe, jetzt habe ich eine in Reserve.
    Danke für den Tipppppppppppp
    Gruß
    Alfred

  165. Hallo ich suche Löthilfe für
    SOMFY – Centralls Uno IB – ArtNr: 709 661
    Bei mir sind nun 4 Einheiten kaputt gegengen – die Rollo-Anlage ist ca 16 Jahre alt

    Wem kann ich diese zusenden oder vorbei bringen (ich bin in München) ?
    gegen entsprechende Bezahlung natürlich…

    LG Chris

  166. Hallo, vorab danke für den Austausch hier!
    Hab schon bei vielen meiner Somfy die Kondensatoren erfolgreich getauscht.
    Nun aber erstmals auch ein anderes Verhalten 🙁

    Mein Problem mit Somfy Centralis Uno IB
    – beim Einstecken leuchtet nicht mal die grüne LED kurz auf, nichts geht mehr 🙁 –
    (Kondensator ist getauscht und Feinsicherung ist ok)

    Jemand eine Idee?

  167. Hallo
    hat jemand auch bei der älteren SM 2000-1 (ohne Pro) mit dieser Art der Reparatur Erfolg gehabt?
    Wie bekommt man die auf?
    Muss man die „Hohl mieten“ aufbohren?
    Gruß
    Thomaa

    • Leider kenne ich diese Somfy Steuerungen nicht und kann daher nix dazu sagen. Ich habe selbst nur die hier im Artikel beschriebenen Steuerungen in meinen Haus verbaut.

  168. Hallo Thomas, die SM 2000-1 kenn ich nicht, aber sieht ähnl. aus als die CD8010. Für diese habe ich im Dez. 2020 eine Reparaturanleitung geschrieben, die Wolfram auf diesen Server gestellt hat. Fall Fragen dazu, bitte melden. LG Hans

  169. Hallo, habe einen Simu Funkmotor
    Der Motor dreht in Dauerzustand und lässt sich nicht mehr stoppen.
    Stromversorgung 2Sek, 7 Sek, 2Sek. Alles Versucht. Er dreht immer weiter. scheint so das er keine Endlage finde und deshalb bei Strom weiter dreht. Hat jemand eine Lösung wie ich den Funkmotor in Werkstellung bringen kann.
    Hilft das Einstellhilfskabel von Simu?
    Vielen Dank!

  170. Vielen Dank für die sehr hilfreiche Information: Kondensator getauscht und die Somfy Steuerung geht wieder.

  171. Hallo,

    bei mir leuchtet die grüne LED dauerhaft, aber nichts geht mehr. (Das schließt eine ungewollte Zwischenspeicherung aus, wofür ein Dauerleuchten nach Anleitung eigentlich gedacht ist.) Das Problem wandert bei Umbau an einen anderen Rollladen mit. Daraus ergeben sich zwei Fragen:
    – Kann die LED leuchten, wenn der Kondensator defekt ist? Falls ja, würde ich mir das benötigte Equipment zulegen und den Austausch probieren. – Danke für die hervorragende Erläuterung oben!
    – Kennt jemand von Euch dieses Problem und eine Lösung?

    Dankt Euch und
    viele Grüße.

  172. Hallo alle zusammen,

    auch ich war auch der Suche nach einer def. Somy Chronis IB, nach dem ich bei Ebay auf Reperaturern (25-38€) gestoßen bin habe ich dann nach Reperaturen gesucht und diese Anleitung gefunden.
    Also heute Nachmittag dann Uhr genommen, Lotkolben & und die Kiste mit den ELKOS uns siehe da ich hatte noch einen und den dann auch gleich eingelötet.
    Alles geht wieder ! Ich danke.

  173. Hallo, auf meinem Kondensator steht 100 uM 25V statt uF.
    Da uM 1Millionstel F (Farad) ist, kann ich den uF auch einbauen?
    Vielen Dank im voraus und fG

    • Das ist das Gleiche, nur in anderer Schreibweise. Das F entfällt, das M codiert die Temperaturfestigkeit (medium). Den Kondensator kannst Du also einbauen

  174. Hallo, ich habe einen Somfy chronis RTS Funkschalter aus 2006. Hat bisher immer gut funktioniert. Seit ein paar Tagen aber nicht mehr. Ich vermute es ist auch das o. b. Widerstandproblem. An meinen Rohrm otoren habe bereits nach ca. 5-6 Jahren die Widerstände ausgetauscht, seit dem laufen sie zuverlässig.
    Die Platine aus meinem Funkschalter sieht aber anders aus, als die oben in den Bildern.
    Ich kann auf meiner nicht den Widerstand lokalisieren.
    Vielleicht kannst Du ja erkennen, wo der Widerstand verbaut ist, und welches Modell es ist?
    Artikel Nummer vom Gerät: Chronis RTS 1 805 076
    Ich könnte Bilder schicken, bekomme diese aber hier nicht eingefügt.
    VG und bereits Danke im Voraus.

  175. Hello,
    Ich lebe in Ungarn, in Budapest. Ich habe auch ein Somfy Soloris-Duo, das nicht funktioniert hat. Vielen Dank, dass Sie den Artikel geschrieben haben, denn so konnte ich das Problem beheben!
    Der Austausch des Kondensators ging sehr schnell und mein Gerät ist wieder gut. 🙂 Vielen Danke noch einmal! Grüße

Schreibe einen Kommentar

Deine E-Mail-Adresse wird nicht veröffentlicht. Erforderliche Felder sind mit * markiert

Translate »
